百华PFW直管法兰四点焊焊接方式及组焊管子要求
2019-03-07 12:52 分类：管道自动焊机技术
| 坡口对接焊 | 插接角焊 |
| 两把外焊枪直接焊接 | 单头内外两枪同时焊接 |
| 两把外焊枪打底焊接两把内焊枪填充、盖面 | 双头内外四枪同时焊接 |
| 任意选择其中一把或多把焊枪焊接 | 任意选择其中一把或多把焊枪焊接 |
百华公司所生产的管道加工装备具有无可比拟的实用性及可靠性，该PFW中小管径直管法兰四点焊主要用于煤矿、防腐、造船、石化、化工、铁塔等行业直管-平焊法兰的插接角焊，直管-高颈法兰的对接焊;焊接形式如下:
组焊管子要求：
管子的弯曲应满足相关国标要求即：每米不得超过2毫米。
管子的端面跳动量小于5mm；管子的下料端面最大偏差小于3毫米。
如用火焰或等离子切割下料，起割点与收尾点错边不得超过2毫米。管子下料端面应平整，不得有明显的凹凸。
插接用钢管椭圆度应小于管子直径的1%，且最大不超过12毫米。对接用钢管椭圆度应小于0.6%，即（长轴直径－短轴直径）/钢管直径如使用
直缝钢管，焊缝余高不大于3毫米。
管子表面状态：
工件焊接处应去除油污、锈蚀等以免影响焊接质量的因素。

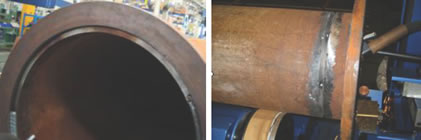

工件自动焊接前状态：合格下料的直管与合格的法兰。
