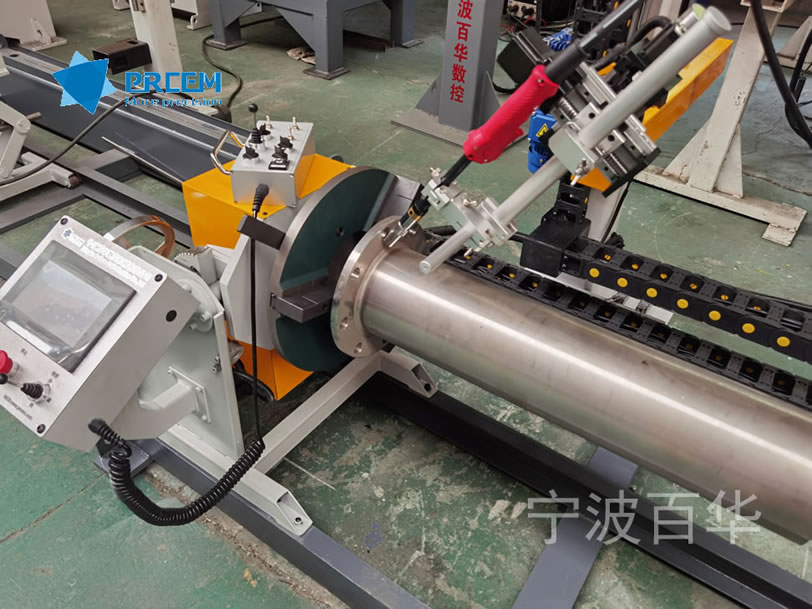

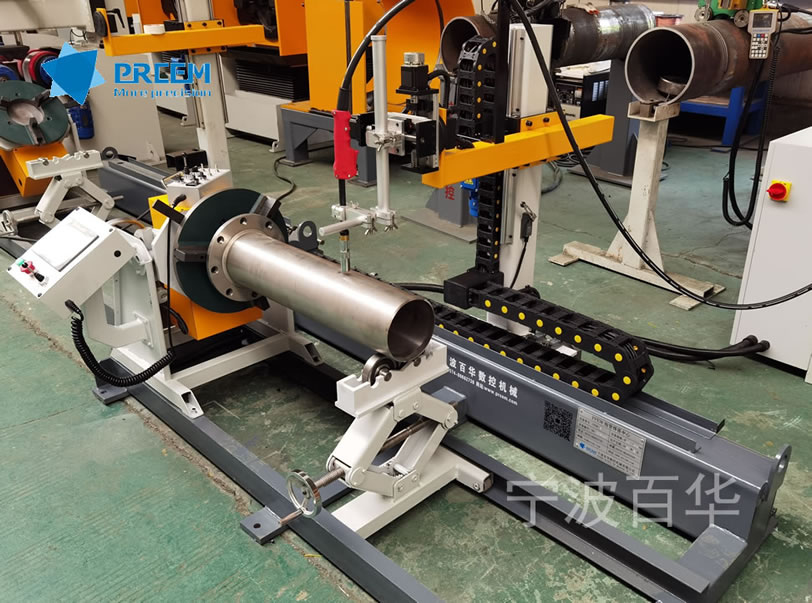

PPEW小管径卡盘式管道自动焊机设备

小管径卡盘式管道自动焊接机

小管径卡盘式管道自动焊接设备

小管径卡盘式管道自动焊机

设备规格：ϕ30-219mm；ϕ30-325mm；ϕ40-426mm，其他规格均可定制

设备用途：

宁波百华公司所生产的焊割装备具有无可比拟的实用性及可靠性，该PPEW小管径卡盘式自动焊机适用于各个行业管-管、管件-管件、管-管件等的自动焊接，可配备氩弧、气保焊接工艺实现管道的自动焊接,实现各行各业不锈钢、碳钢、合金钢管道的自动焊机。

设备配置

主要配置组成	单位	数量	备注
精密型翻转变位机	套	1	卡盘0-90°变位，360°无限回转，步进电机精确驱动
精密型移动式悬臂焊接机	套	1	悬臂可电动升降，电动行走，满足管段轴线上各个位置的焊缝自动焊接
升降托架	套	1	用于管子水平支撑，可手动升降
PLC数控控制系统	套	1	用PLC自动程序控制设备各种功能动作及焊接参数人机会话界面数字化显示及输入参数
WPS焊接焊接专家管理系统	套	1	用于控制各种焊接程序
手持控制器	套	1	用于焊接过程的参数微调
WPS焊接数据专家库系统	套	1	可存储、调用不少于50组焊接工艺参数
焊接电源系统	套	1	可选装TIG\MAG等一种或多种集成一体式焊接工艺

设备参数

定制设备型号/参数		PPEW-10	PPEW-12	PPEW-16
适用管径（mm)		ϕ30-219	ϕ30-325	ϕ40-426
适用壁厚		2-20mm
工件材质		不锈钢、碳钢、合金钢等
焊丝直径		ϕ0.8~ϕ1.2，15KG或20KG盘丝
焊接速度（mm/min）		TIG:70-150；CO2/MAG/MIG:200-400
精密型翻转变位机	卡盘驱动电机	精密步进电机
	卡盘驱动型式	步进细分无极调速
	卡盘驱动调速范围	0-5r/min
	卡盘翻转变位	0-90°（用于短-法兰的变位倾斜角度焊接）
	承载重量	PPEW-10:水平 250KG，倾斜/垂直120KG PPEW-12/16:水平 500KG，倾斜/垂直250KG
精密型移动式悬臂焊接机	悬臂左右行走方式	电动，功率90W
	悬臂行走导向方式	齿轮齿条+高精密直线导轨
	悬臂升降驱动方式	电动，功率370W
	悬臂升降导向方式	齿轮齿条+高精密直线导轨
数控线性摆动器（TIG/MAG）	结构组成	上下、左右十字结构
	主体材质	航空铝合金主体结构
	传动结构	步进电机+高精密滚珠丝杆+精密直线导轨
	摆幅单位	0.5mm
	摆动行程	60mm
	摆幅设置	0-30mm
	摆动频率	20－60次/分钟
	停留时间	0－3秒
氩弧焊弧长跟踪系统（TIG选配）	功能	当管子坡口不标准时，焊枪能实现自动浮动调节
	AVC跟踪速度	10～1000mm/min
	AVC跟踪灵敏度	＞±0.2V
供电条件		三相五线制，380V+10%/50HZ±1HZ
