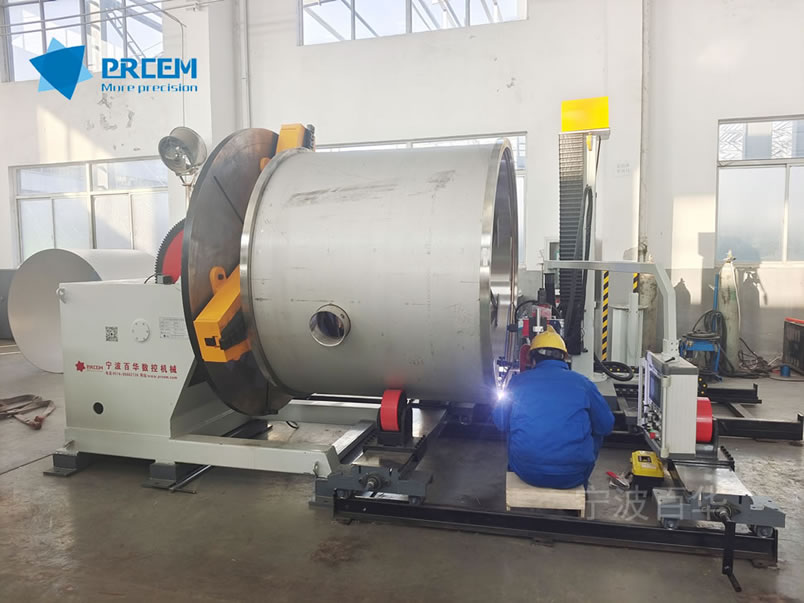

大直径卡盘式管道自动焊机

大直径卡盘式管道自动焊机

设备规格： Ø200-1000mm；Ø600-Ø1500mm；Ø1000-Ø2000mm，其他规格均可定制

设备用途：

宁波百华公司所生产的焊割装备具有无可比拟的实用性及可靠性，该大直径卡盘式自动焊机可选择配备钨极氩弧焊（TIG)、熔化极气保焊（MAG/MIG)、埋弧自动焊(SAW)或等离子焊接(PAW)等，适用于化工反应釜、制药机械、食品机械、石化等行业压力容器、罐体、大直径管道的自动焊接。

设备配置

主要配置组成	单位	数量	备注

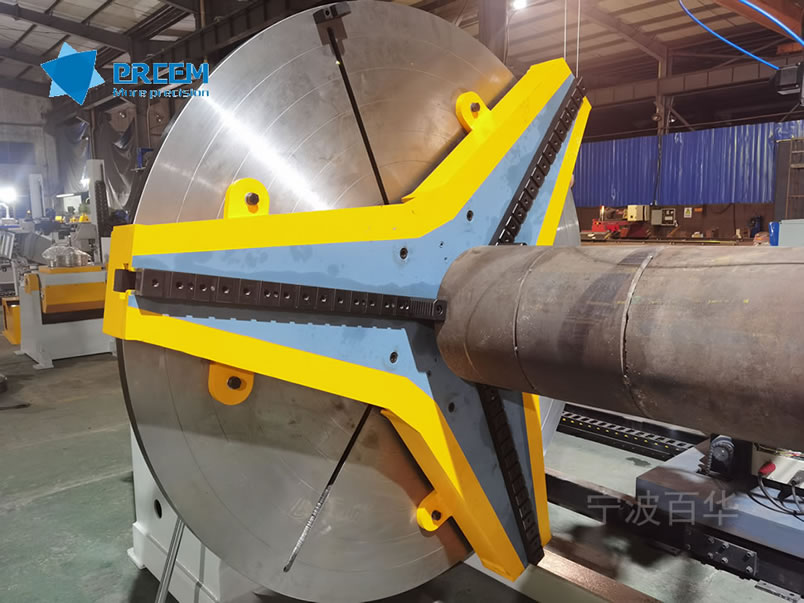

大口径管道旋转驱动主机	套	1	卡盘升降或翻转式，卡盘电动升降或0-90°翻转变位
悬臂焊接主机及轨道系统	套	1	十字悬臂结构，悬臂可电动升降、电动伸缩，可沿轨道电动行走
工件支撑托架及轨道	套	2	满足不同直径的工件支撑
WPS焊接焊接专家管理系统	套	1	用于控制各种焊接程序
无线手持控制器	套	1	用于焊接过程的远程无线微调
焊接监视系统	套	1	用于焊枪前方的摄像监控，可远程通过控制台上的液晶监视器观察焊枪与焊缝的对中状态及焊接过程的熔池状态
焊接电源系统	套	1	可选装TIG\MAG\SAW\PAW等一种或多种集成一体式焊接工艺

设备参数

大直径卡盘式自动焊机
使用管径	Ø200-1000mm	Ø600-1500mm	Ø1000-2000mm
适用壁厚	2-30mm
适用材质	碳钢、合金钢、不锈钢、低温钢、双相不锈钢、铜镍合金等
适用坡口型式	V、U、双V型等各种复合型坡口
适用焊缝	大直径筒体、管道等环形工件的对接环焊缝、插接式角焊缝
控制系统	² 人机交互控制方式： PLC模块+触摸屏（人机界面）+功能按钮、开关 ² 操作方式：通过触摸屏输入数据，利用功能开关旋钮进行过程控制 ² 集成管理控制各种焊接工艺参数，操作者“速学速会”，缩短设备“投入-产出”周期
供电条件	三相五线制，380V+10%/50HZ±1HZ
