百华卡盘式管道自动焊机主机说明（焊接工艺，设备技术参数，数控系统）

  u 型号规格：如下规格或可按焊接管径规格Φ□□□-□□□□mm进行设备订制。

      ü PPCW-12：Φ38-325mm

      ü PPCW-16：Φ38-426mm

      ü PPCW-24：Φ57-630mm

      ü PPCW-32：Φ168-820mm

      ü PPCW-40：Φ325-1020mm

      ü PPCW-44：Φ426-1220mm

      u 焊接工艺：提供钨极氩弧焊（TIG）、熔化极气保焊(CO2/MIG/MAG)、粗\细丝埋弧焊（SAW）等多种焊接工艺实现管道的自动打底、填充、盖面焊接。根据贵公司焊接的管道材质及工艺要求，可选用单工艺焊接亦可选用多工艺进行焊接，焊接工艺选择如下：

□ 氩弧（TIG/热丝TIG）

□ 气保（GMAW，我公司开创性的气保焊自动打底工艺）

□ 氩弧+气保(TIG/热丝TIG+GMAW)

□ 氩弧+埋弧(TIG/热丝TIG+SAW)

□ 气保+埋弧（GMAW+SAW）

□ 氩弧+气保+埋弧（TIG/热丝TIG+GMAW+SAW）

□ 其他

      u 设备主要技术参数：

      Ø  PLC数控控制系统：

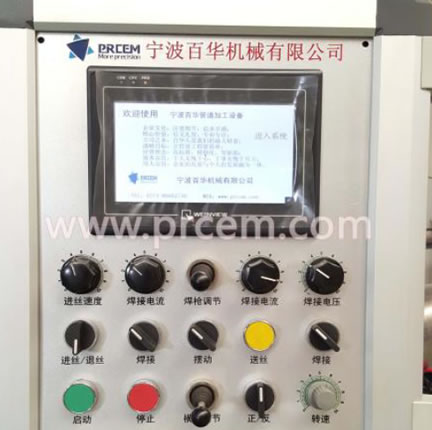

      ² 人机交互控制方式： PLC模块+触摸屏（人机界面）+功能按钮、开关

      ² 操作方式：通过触摸屏输入数据，利用功能开关旋钮进行过程控制

      ² 触摸屏：台湾威伦

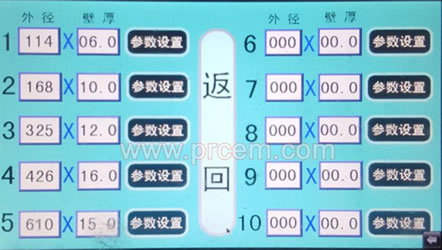

      ² 参数设置页面（示例）

      ² 开放式焊接工艺专家库系统

      Ø 数控线性摆动器及夹枪机构：

二维摆动器为进口产品，采用封闭式机构，铝合金材料，由步进电机+高精密滚珠丝杆+进口直线导轨等组成；

      ² 摆动幅度单位：  0.5mm；

      ² 摆动器调节行程：上下100mm， 左右100mm

      ² 最大摆幅：      30mm;

      ² 摆动频率：      范围20－60次/分钟；

      ² 停留时间(左，右)： 0－3秒；
