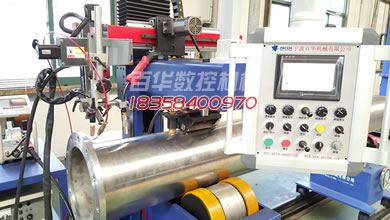

PPBW重载压紧式管道自动焊机技术配置明细和技术参数

2019-04-01 13:03 分类：管道自动焊机技术

配置明细：

产品名称	详细配置	规格	单位	数量	备注
PPBW重载管道自动焊机	重载压辊式驱动主机	/	套	1	采用高精密减速机+涡轮蜗杆传动机构
	重载轨道小车支撑架	/	套	1
	支撑架轨道系统	/	套	1	按约定长度
	PLC数控控制系统	/	套	1
	人机对话控制系统	/	套	1
	悬挂式铝合金操作箱	/	套	1
	新型铝合金夹枪机构	/	套	1	含调节刻度显示
	数控线性摆动器	/	套	1
	焊角调节装置	/	套	1
焊接系统（根据工艺选择）	TIG自动焊接系统（焊接电源+填丝机+焊枪水冷系统+水冷焊枪）	/	套	1
	MIG自动焊接系统（焊接电源+送丝机+焊枪）	/	套	1
	SAW自动焊接系统	/	套	1

	（焊接电源+送丝装置+焊剂漏斗+焊枪）+二维电动调节机构
选配功能	焊缝动态可视系统	/	套	1
	焊接工艺参数专家系统	/	套	1
	框架式焊机存放架	/	套	1
	弧长跟踪系统	/	套	1
	热丝TIG	/	套	1	效率可达普通TIG的2倍

u 设备主要技术参数：

适用材质

碳钢、合金钢、不锈钢、低温钢

适用坡口型式

I、V、U、双V型等

使用管径

PPBW-24：Φ60-630mm/PPBW-32：Φ60-830mm

适用壁厚

3-50mm，弯头直径≥DN300壁厚≥20mm时需配重

适用长度

直管≥400mm

使用焊丝直径

TIG/MIG:Φ1.0、Φ1.2、Φ1.6mm

SAW: Φ1.6、Φ2.0、Φ2.4mm

适应焊丝盘规格

15kg/盘或20kg/盘两种标准盘规格

焊接效率

TIG:80-120寸/天,MIG/MAG：200-300寸/天

SAW：250-350寸/天

滚轮旋转传动方式

精密齿轮减速机+涡轮蜗杆传动机构

驱动轮调速型式

变频无极调速

驱动轮调速范围

0～500mm/min

主机驱动方式

电动，功率2.2KW

压紧臂升降方式

电动，功率0.4KW

压紧臂升降行程

0-700mm

横臂左右移动方式

电动，功率90W

横臂左右传动方式

齿轮齿条副

横臂左右导向方式

高精密直线导轨

横臂左右移动行程

0-500mm

横臂前后移动行程

0-300mm（气保焊打底调节）

横臂前后导向方式

高精密直线导轨

立柱回转方式

手动，0-180°（便于吊装）

二次线导电方式

自动压紧式

供电条件

三相380V/50HZ

主机外形尺寸

1450*660*2330mm(地脚1140*600mm)

工作台高度

830mm

u PLC数控控制系统：

² 人机交互控制方式：采用德国西门子或台达控制系统，PLC模块+触摸屏（人机界面）+功能按钮、开关

² 操作方式：通过触摸屏输入数据，利用功能开关旋钮进行过程控制

² 触摸屏：德国西门子或威纶

u 数控线性摆动器及夹枪机构：

数控线性摆动器为进口产品，采用封闭式机构，铝合金材料，由步进电机+高精密滚珠丝杆+进口直线导轨等组成；

² 摆动幅度单位： 0.5mm；

² 摆动器调节行程：上下100mm，左右100mm

² 最大摆幅： 30mm;

² 摆动频率：范围20－60次/分钟；

² 停留时间(左，右)： 0－3秒；

主要元件配置表

序号	名称	规格型号	备注
1	焊接电源		可选择不同品牌及型号
2	变频器		德国西门子或台达
3	焊接PLC		德国西门子或台达
4	开关按钮		法国施耐德
5	触摸屏		德国西门子或威纶
6	步进电机		金坛四海
7	直线导轨		台湾TBI
8	数控线性摆动器	100*100	台湾TBI

随机提供的资料、备件及工具等

序号	名称	规格	数量	备注
1	氩弧焊导丝嘴	φ1.2	2	如有
2	气保导电嘴	φ1.2	2	如有
3	气保焊喷嘴	350A 或500A	2	如有
4	埋弧焊导电嘴	φ1.6或φ2.0	2	如有
5	剪丝钳		1
6	产品说明书		1	附产品合格证
7	工具箱		1
