PMG-16/24多功能管道组对机的工作原理

2019-04-01 15:19 分类：管道自动焊机技术

PMG-16/24多功能管道组对机的工作原理工作原理

1.利用管道支撑托架支撑和定位管子，确保管子的上下水平度和左右平行度；

2.利用多功能组对机支撑和定位弯头、法兰和三通，确保组对的垂直度、平面度、同心度：n管子-弯头组对：利用多功能组对机上方的平台面板来承重量和确保管子-弯头的

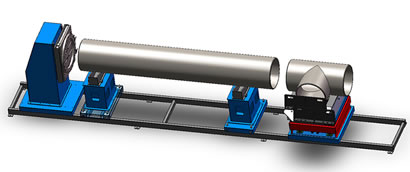

管子法兰弯头组对：

平面度，利用多功能组对机的定位挡板确保管子-弯头90度角，利用多功能组对机前后电动移动调整管子-弯头的组对间隙，利用蜗轮蜗杆升降机+T型丝杆升降机构上升下降（电动）调整管子-弯头的上下错边量，利用电动左右移动滑板调整管子-弯头的左右错边量；

管子法兰弯头组对

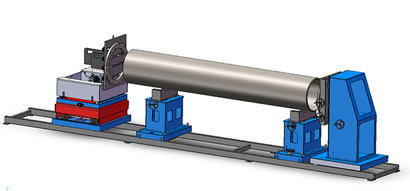

管子-法兰组对：利用多功能组对机侧面加装的特制法兰卡盘来承重量和确保管子-法兰的垂直度，利用多功能组对机前后电动移动调整管子-法兰的组对间隙，利用蜗轮蜗杆升降机+T型丝杆升降机构上升下降（电动）调整管子-法兰的上下错边量，利用电动左右移动滑板调整管子-法兰的左右错边量；

管子-法兰组对

管子-三通组对：利用多功能组对机上方的平台面板来承重量和确保管子-三通的平面度，利用多功能组对机的定位挡板确保管子-三通90度角，利用多功能组对机前后电动移动调整管子-三通的组对间隙，利用蜗轮蜗杆升降机+T型丝杆升降机构上升下降（电动）调整管子-三通的上下错边量，利用电动左右移动滑板调整管子-三通的左右错边量。

管子-三通组对
