自动焊机焊缝可视系统配置说明

焊缝可视系统

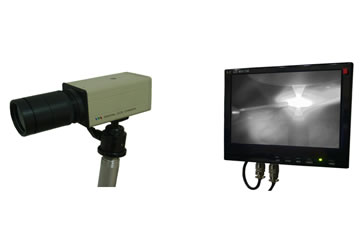

此系统由彩色监视器、红外线摄像头、摄像头装置配件及相关控制线组成。摄像头安装在机头附近，单彩色液晶监控器（14寸）安装在主控柜上，操作者站着控制相处即可监控到整个焊接过程。

1.   液晶监视器

显示设备：COLOR14〃TFT-LCD

亮度 ：450cd/m²

对比度 ： 400:1

屏幕背光寿命 ：50000小时

可视角度（水平/垂直H） ： 170°/150°

计算机输入 ：行频30-70KHZ/场频60-75HZ

最佳分辨率 ：1024×768

视频制式  ：NTSC-M/PAL-B,G,H/PAL1/PAL-D

视频输入 ：AV、TV、VGA/AV、VGA

音频  ： TWO2路（左、右声道输入）

OSD语言  ：中/英

电源  ：DC12v/3A

功率 ：17w

2.   红外摄像头

采用彩色CCD镜头，水平线数420TVL

像素   ：PAL(512×582)；NTSC(512×492)

信噪比   ：大于40db

最低照度 ：0.1Lux/F1.2

镜头标准 ：3.7mm镜头

温度适应  ： -20℃-60℃

相对湿度  ：0-96%

电源  ： DC12V/400MA
