管道预制：管道组对，焊接设备系统工作站及管子标准化组对平台系统

管道组对，焊接设备系统工作站

采用双开门设置，配置2套轨道小车物流输送系统，能实现较快的管道前端组对，后端焊接工作将焊接设备安装固定到集装箱中组成管道预制移动工作站

基本配置：管道焊接工作站+简单物流输送系统+集装箱生产效率：较高（在工地现场可以进行小流水线的预制）

生产效率：较高适用于中小项目短期工程

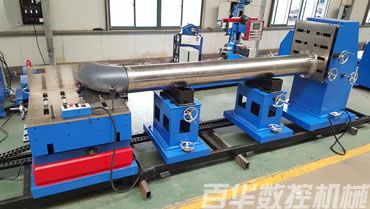

管子标准化组对平台系统概述

多功能型，能适用于管子与法兰、弯头、三通等的高效组对

降低组对工人的素质要求，减轻焊接工人的劳动强度

适用范围：普通壁厚、厚壁管道

管子标准化组对平台系统技术参数

适用管径：DN50-600（φ60-630）

组对系统：

上下升降：丝杠升降机，电动

左右移动：线性导轨，电动

垂直翻转：丝杠升降机，电动

纵向移动：六角钢轨道，电动

定位工具：组对法兰时，除定位销以外，另行配置一简易定位点，90°挡板底板加宽，挡板加高，采用双螺栓固定

检验工具：配备专用磁性水平尺，检验重直度和水平度

跨中机构：悬挂在对称布置且可调间距的一对圆销上，确保法兰螺栓跨中布置

最大承重：1000kg

组对总能力：≥1000寸径（达因）/日 （按照碳钢DN200 SCH20 V型坡口，每日单班8小时计算）

托架系统：

最大承重：8000kg（单套）

对中定位：设置V型支撑，管子落入实现对中、水平

纵向移动：手动移动

轨道系统：

轨道型式：六角钢+H型钢
