大口径管道驱动专机主体构成及工作示意

2019-05-16 10:41 分类：管道自动焊机技术

大口径管道驱动专机适用工件

              1. 直径1300-2000mm，圆管内孔400-790mm

              2. 厚度30-50MM，重量20吨左右，工件长度5-12米

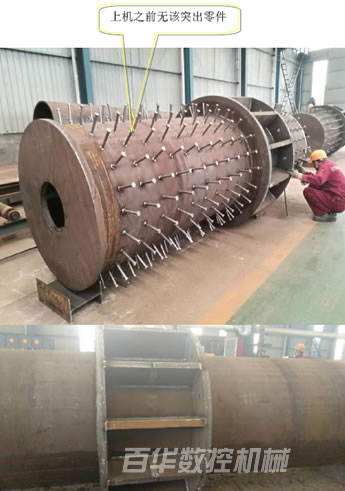

大口径管道驱动专机工件示意图如下：

上机之前无该突出零件

大口径管道驱动专机

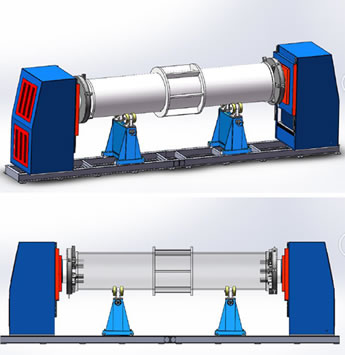

大口径管道驱动专机工作示意

 大口径管道驱动专机工作示意

以上示意图仅供技术参考，双方确定后我公司技术工程师根据工件情况进行详细设计时可能会有一定结构调整。

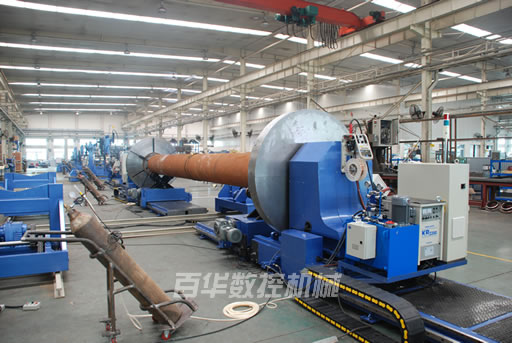

我公司以往做的类似机型实物如下:


大口径管道驱动专机



大口径管道驱动专机主体构成



序号



产品名称



规格型号



单位



数量



备注

1

     主动驱动主机

\

台

1

配Φ1000卡盘，用于装夹工件内孔

2

     被动驱动主机

\

台

1

可行走式

3

特制自定心卡盘

\

个

2


4

刚性机座

\

套

1


5

重载支撑托架

\

台

2

每个承重10T
