环缝纵缝自动焊机底座，滚轮座以及焊接电源介绍

2019-05-17 10:57 分类：管道自动焊机技术

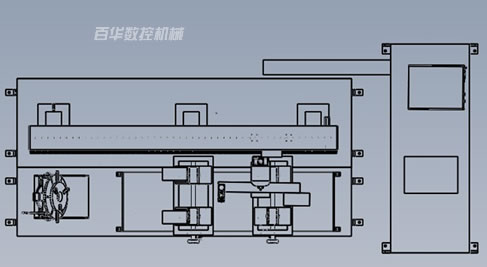

环缝纵缝自动焊机整体式底座

该套设备将回转变位机、变位机支撑小车、滚轮架及直线导轨、边梁固定在统一整体式底座上。保证设备法兰焊接工位及筒体焊接工位在同一工作面上，既方便设备整体安装、运输又有利于设备焊接的稳定性。整体式设备底座采用型钢及钢板拼接而成，强度好。

环缝纵缝自动焊机滚轮座

该套设备配备有两个滚轮座，用来支撑筒体焊接。两个滚轮座采用一个固定，一个活动的方式来实现不同长度筒体工件的支撑。滚轮座底下装有直线导轨，方便滚轮座直线移动，装有锁紧装置，当滚轮座移动到需要位置后可进行锁紧。

环缝纵缝自动焊机焊接电源

氩弧焊电源为IGBT控制直流TIG弧焊电源，电流、电压数字化显示，预置参数准确方便

设置有低频(0.5～30Hz)和中频(10～500Hz)两种脉冲功能。低频脉冲适合各种材料的中板、厚板、管状全位置的焊接；中频脉冲电弧挺度高，集中性好，更适合各种热敏材料、热强材料、薄板的焊接。脉冲电流、基值电流、脉冲频率、脉冲宽度可无级调节，适合各种规范条件下的焊接广泛应用于石油化工、压力容器、电力建设、不锈钢制品等；配有直流TIG焊/直流脉冲TIG焊/直流手工焊三种功能。

产品型号： YC-400TX

可焊材料：不锈钢、低碳钢、高强钢及Cr-Mo

控制方式： IGBT逆变

功率： 13.2KW

输入电源频率： 50/60Hz

额度输入电流： 400A

额度输入电压： 22.6V

额度负载持续率： 60%

冷却方式：水冷

脉冲频率：低频0.5-30Hz

中频10-500Hz

引弧方式：高频引弧
