龙门架式 移动式纵环缝自动焊机的主要组成部分及技术参数

2019-05-18 15:25 分类:管道自动焊机技术

龙门架式移动式纵、环缝焊机

本机专门设计用于筒体的纵、环缝焊接,是锅炉、压力容器、管道和金属结构件自动焊接的主要工艺装备,与滚轮架相配构成自动焊接系统,可用于各种压力容器筒体、大直径管道纵环缝等。

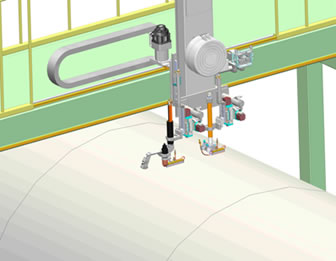

龙门架式移动式纵、环缝焊机


主要组成部分:

本机的机械部分主要有龙门架机座、横梁、行走驱动机构,并配相应的十字滑架(含焊枪高度调节及横向摆动)、送丝机、电缆总成、气管、水管等,即可完成上述环缝焊接。


龙门架式移动式纵、环缝焊机


结构特性:

Ø  龙门架机座

    机座为钢结构件,具有足够的刚性和强度,能满足整机的要求,其底部带有可驱动的滚轮。


Ø  横梁

高钢性设计,稳定,可靠,可以载人,方便人员操作,安装有十字滑架、枪夹和焊枪等部件。


Ø  行走导轨

工字钢结构,长21m。


 技术参数:

序号

技术指标

参数

1

龙门纵向有效行走行程

≥2000mm

2

电动滚轮架行走速度

310mm/min – 3100mm/min

3

龙门行走速度

357   mm/min—3570 mm/min

4

可焊筒体直径范围

Φ1000mm-Φ2000mm

5

控制电压

24V

6

滚轮架线速度

130mm/min – 1300mm/min

7

滚轮包覆

聚氨酯/PU

8

限高

≤6800mm


ARU20T可调式滚轮架

龙门架式移动式纵、环缝焊机 可调式滚轮架

焊接滚轮架是压力容器锅炉焊接的主要配套设备,是筒体环缝焊接的主要工艺装备。


机械结构介绍:

Ø  主动滚轮架

主动滚轮架由驱动电机,蜗轮蜗杆减速器组成传动系统,带动铁芯橡胶轮,使工件平稳运动。部件由机架、滚轮、滚轮支架等组成


Ø  从动滚轮架

从动滚轮架除没有传动系统外,其余部件与主动滚轮架完全一致。主动滚轮架和从动滚轮架之间的距离由用户根据工件长短自由安放。


Ø  地轨


技术参数:

型号

ARU20T可调式滚轮架

最大载重

10T

适用工件直径范围

Φ 500   4000 mm
