卡盘管道自动焊机主机结构概述

主机结构概述

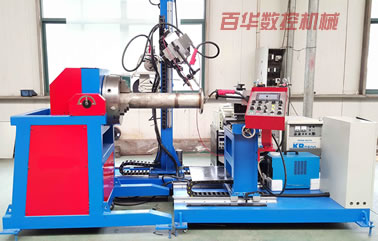

1. 管子-管件焊接中心由旋转机构、焊接操作机、PLC控制系统、焊接电源等四大部分组成。

2. 旋转机构采用的蜗轮蜗杆减速器直接驱动工作台，工作台上安装一套卡盘，外卡内涨式可适合规格不同的管材直径。工作台的回转速度通过变频器的来实现无极变速调节，根据不同的周长来进行相应的参数调节，从而满足环缝或角缝的焊接要求。该机构在工作的过程中设置了多重安全保护功能，工件在焊接或转动的过程中，不会因为外界因素而产生位移窜动或不规则的跳动。回转机构的箱体采用板材拼装而成，上装有适合规格的标准卡盘；工作台采用板材拼装焊接而成。

3. 焊接操作机由立柱、横臂、导向座、横臂伸缩机构、台车等五部分组成。悬臂焊接机头的主要动作是横臂的伸缩、横臂的升降和台车的行走，横臂的伸缩可以满足管段工件的不同工位，横臂的升降可以满足不同管径的管段

4. 氩弧焊接控制系统由电动十字摆动器、控制箱、夹枪机构等部分组成。焊枪固定在夹枪机构上，夹枪机构固定在摆动器上，由控制箱来控制焊接参数、摆动参数、滚轮转速等。电动十字摆动器可对焊枪位置进行上下、左右调节；摆动器的焊枪支架可调节焊枪角度，以使焊枪落在最适合工件焊接的位置；摆动器可调节摆动频率、幅度及左右侧停顿时间，以适应不同工件壁厚的需要。
