PPAW系列压紧式管道自动焊机主机说明及配置明细

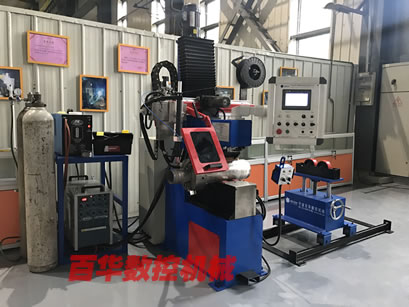

PPAW管道自动焊机

压辊式驱动主机

/

套

1

 采用高精密减速机+涡轮蜗杆传动机构

轨道小车支撑架

/

套

1

支撑架轨道系统

/

套

1

    按约定长度

PLC数控控制系统

/

套

1

人机对话控制系统

/

套

1

数控线性摆动器

/

套

1

夹枪机构

/

套

1

焊角调节装置

/

套

1

焊接系统

（根据工艺选择）

TIG自动焊接系统

（焊接电源+填丝机+焊枪水冷系统+水冷焊枪）

/

套

1

MIG自动焊接系统

（焊接电源+送丝机+焊枪）

/

套

1

可选部分

焊缝动态可视系统

/

套

1

焊接工艺参数专家系统

/

套

1

框架式焊机存放架

/

套

1

悬挂式铝合金操作箱

/

套

1

新型铝合金夹枪机构

/

套

1

含调节刻度显示

弧长跟踪系统

/

套

1

适用坡口型式

I、V、U、双V型等

使用管径

PPAW-12：Φ40-325mm/PPAW-16：Φ40-426mm

适用壁厚

2-30mm

适用长度

直管≥300mm

使用焊丝直径

TIG/MIG:Φ1.0、Φ1.2、Φ1.6mm

适应焊丝盘规格

15kg/盘或20kg/盘两种标准盘规格

焊接效率

TIG:80-120寸/天,MIG/MAG：200-300寸/天

滚轮旋转传动方式

精密齿轮减速机+涡轮蜗杆传动机构

驱动轮调速型式

变频无极调速

驱动轮调速范围

0～400mm/min

主机驱动方式

电动，功率0.75KW

压紧臂升降方式

电动，功率0.55KW

压紧臂升降行程

0-500mm

横臂左右移动方式

电动，功率90W

横臂左右传动方式

齿轮齿条副

横臂左右导向方式

高精密直线导轨

横臂左右移动行程

0-500mm

横臂前后导向方式

高精密直线导轨

二次线导电方式

自动压紧式

供电条件

三相380V/50HZ

主机外形尺寸

1140*430*1906mm(地脚830*370mm)

工作台高度

750mm

1

焊接电源

可选择不同品牌及型号

2

变频器

3

焊接PLC

4

开关按钮

5

触摸屏

6

步进电机

7

直线导轨

8

数控线性摆动器

100*100

1

氩弧焊导丝嘴

φ1.2

2

   根据电源

2

气保导电嘴

φ1.2

2

3

气保焊喷嘴

350A

2

4

剪丝钳

1

5

产品说明书

1

附产品合格证

6

工具箱

1
