PRW直管法兰连板组焊设备说明（配置，结构特点）

型号规格

型号：PRW-40，适用管径为：Φ500-1000mm。

布置方式

双头两点焊

焊接方式

PRW直管法兰连板组焊中心，主要用于煤矿、防腐、造船、石化、化工、铁塔、钢结构等行业

主要配置清单

结构特点及参数

(一)   设备结构特点及技术性能：

自动焊机构说明

该直管法兰组焊中心主要由组焊中心主机及配套托架、焊接电源等构成，根据管子长度不用配套托架可在轨道上来回行走移动。

外焊缝焊接单元：

①   椭圆度跟踪装置（选配）：机械结构，安装在垂直升降滑板上，电机驱动，使滚轮同时压在管道外表面，随管道转动时时贴紧，焊接单元随工件自动上下调整，补偿管道的椭圆外形及端面跳动对焊接的影响。

② 摆动装置：焊接状态下，实现焊枪的摆动焊接需要，控制摆动机构的摆频、摆幅及左右的停留时间，并可随意设定相关参数；当焊接停止时可使摆动装置自动回到焊道的中间位置，以便下一工件的焊接。

在非焊接状态下，通过触摸屏上的按钮，可对焊枪竖直、轴向及径向方向进行调整，满足不同管径的工件焊接。

③ 焊枪调整机构

多自由度连杆组成，对气保焊枪进行角度和位置调整，满足插接和对接焊缝焊接的需要。

电气简介

系统控制采用的是以台湾台达系列可编程控制器为核心的通讯系统，它主要由控制箱等部分组成控制箱由人机界面（即触摸屏）完成设备的设定、调整、监视等功能，专机主要联动参数的设置有主控制箱设定。整个系统技术先进、工作安全可靠。

法兰焊接工作过程简介

ü 插接：外焊枪进给到位，焊接。

主要技术参数

输入相数、电压、频率---------------------3相 AC380V 50HZ

工件焊接速度-----------------------------50～400 mm/min

数控线性焊接摆动器：

摆动幅度单位：                 0.5mm；

最大摆幅：                     30mm

摆动频率：                     范围20－60次/分钟；

停留时间(左，右)：              0－3秒；

1.   适用材质：碳钢、合金钢、不锈钢等

2.   适用焊缝：管子-法兰焊缝

3.   参数设置：各焊枪焊接参数单独设置，满足内外焊缝宽度及填充量的差异；

4.   操作系统：人机会话界面输入

5.   电气控制系统： PLC精确控制；

6.   焊接电源：2台

7.   焊枪：2把

8.   控制箱输入电源：三相380V 50HZ

9.   升降电机:1台，每台0.4KW

10. 驱动电机： 2.2KW

11. 横臂移动电机：1台，每台90W

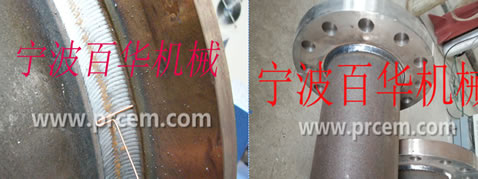

焊接成型

环境及厂房要求

1. 电网电压要求：输入电源为380V 50Hz，电压波动范围：AC 380±10%，频率50 Hz±1%。

2. 气保焊：焊接时使用的保护气体应为两元混合气（Ar80％＋CO220%），瓶装。

   氩弧焊：焊接时使用的保护气体应为纯Ar气，瓶装

3. 工作环境温度：-5℃～45℃；

工作环境相对湿度：≤95%；

工作环境海拔高度：≤1000m

主要元件配置表

随机提供的资料、备件及工具等
