小型筒体封头法兰自动焊机设备详细介绍

自动焊机适用于小型筒体和封头、法兰等的环缝自动焊接，目前我公司生产的BHHJ小型筒体封头法兰自动焊机有两种结构形式，一种是卧式结构，还有一种是立式结构，如下：

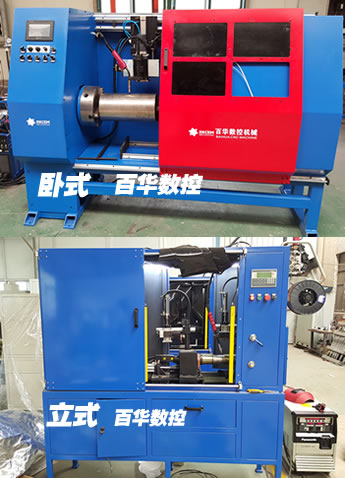

卧式结构和立式结构

罐体/筒体焊接参数

i.              罐体直径：Φ80—350mm（卧式结构）

ii.              罐体长度：L≤       1000mm（卧式结构）

iii.              罐体直径：Φ50—200mm（立式结构）

iv.              罐体长度：L≤       300mm（立式结构）

v.              焊接形式：罐体与封头对接焊

vi.              管子材质：碳钢、不锈钢

vii.              工件厚度：2-6mm

焊接工艺

该自动焊机采用熔化极气保焊的焊接工艺实现罐体的自动焊接。

焊接质量

焊缝理化试验要求：拉伸、弯曲、冲击（不锈钢需要-196℃低温冲击）、微观金相、化学分析等；

焊缝外观要求：余高≤1.5mm；无裂纹、未焊透、未熔合缺陷；表面无气孔、咬边，根部无内凹等明显缺陷

设备配置

控制系统：

人机交互控制方式： PLC模块+触摸屏（人机界面）+功能按钮、开关

操作方式：通过触摸屏输入数据，利用功能开关旋钮进行过程控制

 触摸屏

数控焊接摆动器：

数控摆动器为进口产品，采用封闭式机构，铝合金材料，由步进电机+高精密滚珠丝杆+进口直线导轨等组成；

摆动幅度单位：0.5mm；

摆动器调节行程：上下100mm， 左右100mm

最大摆幅：                     30mm;

摆动频率：                     范围20－60次/分钟；

停留时间(左，右)：             0－3秒；

主要元件配置表

随机提供的资料、备件及工具等
