悬臂式管道筒体直环缝自动焊机焊接参数及工件要求

2019-07-02 13:06 分类:自动焊机技术 人浏览

自动焊机 管道自动焊机 自动焊接设备 自动焊接机 环缝自动焊机 管道环缝自动焊机 环缝焊机 直缝自动焊机 自动焊接 筒体纵缝 筒体环缝 悬臂式自动焊机 悬臂式管道自动焊机

该直缝和环缝自动焊机根据使用工艺要求配备TIG/MAG两种焊接工艺可选,实现管道的自动焊接;

主要焊接形式有:直管段直缝和直管-直管对接环焊缝

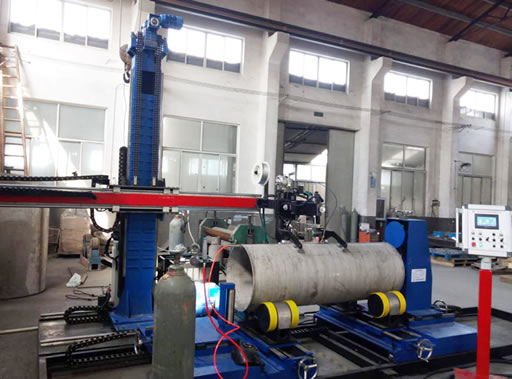

悬臂式管道筒体直环缝自动焊机


组焊管子要求:

如用等离子切割下料,坡口面应打磨平整,不能有明显的凹凸、弧坑。

管子表面状态:工件焊接处应去除油污、锈蚀等以免影响焊接质量的因素。

工件自动焊接前状态:合格下料的直管与直管进行焊口组对。


焊接质量

Ø      余高≤1.5mm(可按需调整);

Ø      无裂纹、未焊透、未熔合缺陷;

Ø      表面气孔、咬边、根部内凹等无明显缺陷


焊接工件参数

使用管径

Φ500-2500mm

适用工件长度

直缝焊接0-1.5m,环缝焊接3-12m(2节或8节对接)

适用壁厚

 3-20mm

适用材质

   合金钢、不锈钢、低温钢、双相不锈钢、铜镍合金等

适用坡口型式

V、U、双V型等各种复合型坡口

本项目焊接工艺

热丝氩弧焊+脉冲气保焊

使用焊丝规格

     Φ1.0-1.6,盘丝或桶丝

热丝氩弧焊接速度(mm/min)

热丝TIG:200-400mm(该项目管径较大,焊缝长,我公司建议配置热丝氩弧焊,焊接效率为普通氩弧焊的3倍以上)

脉冲气保焊速度(mm/min)

MAG/MIG:200-400mm


工件要求:

管子标准:符合 ANSI B36.10M

组对精度:

坡口类型:I 型、单 V(30°、37.5°)坡口,双 V 型、U 型坡口;

坡口钝边:1-1.5mm;V 型坡口,单边≥37.5°不留钝边;

组对间隙:0-4mm;

内壁错边:≤3mm


设备运行环境条件

²  满足 ISO12944-5 标准C-5 M 类环境

²  供电条件:三相五线制 380V±10%(AC),50HZ

²  海拔高度:5000m的沿海、高原、沙漠等地区自然环境

²  环境温度: -10-50℃

²  有盐雾(海边,海洋性气候):5mg/m3

²  抗震能力:不大于Ⅶ级。

²  相对湿度:满足最大相对湿度 97%;

²  工作时间:300天/年、10小时/天

²  适应工作条件:露天作业、厂房内作业
