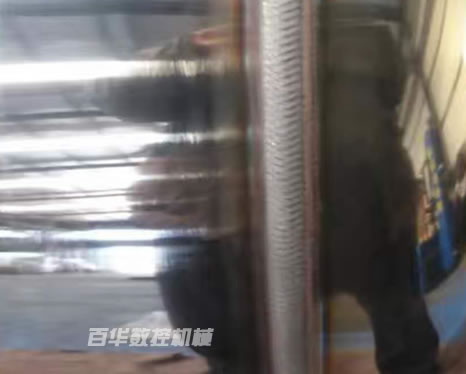

悬臂式直缝自动焊机设备详细配置表

1

移动式悬臂焊接机

台

1

焊接主机为立柱悬臂式，悬臂可电动升降，电动伸缩，并可在轨道上电动行走，实现管道一次装夹、多道焊缝有序焊接；满足短管、长管的焊接需要

2

焊接滚轮架系统

台

2

变频电机+涡轮蜗杆减速机驱动旋转

可手动丝杆开合，满足大小管径的焊接需要

工件较大，上管后焊缝位置不定，通过滚轮旋转找正焊缝位置

3

WSP管道焊接专家控制系统

套

1

PLC+人机对话输入系统，专机设备的程序化控制核心，符合CE认证要求，实现焊接工艺的设定及数字化显示，内置各类焊接程序；

4

悬挂式铝合金操作箱

套

1

用于安装操作面板，人性化的设计，可多向调节操作位置，提升设备的操作性，实现愉快的工作。

5

热丝氩弧焊接电源系统

套

1

由一台TIG焊接电源YC-400TX3HGL，一台热丝电源YC-400TX3JGK，一把TIC水冷焊枪，一台冷却水箱及一台送丝机组成，送丝机由交流伺服电机及四驱动轮组成。采用热丝电源及相应的导电机构

6

  浮动跟踪机构

套

1

具有上下浮动及焊枪定心功能，用于跟踪工件的直线度偏差，随焊枪行走进行实时跟踪，使焊枪始终与焊缝保持一定的高度

7

MAG/MIG气保焊接系统

套

1

 松下全数字脉冲气保焊接电源YD-500GL4+数字送丝机+焊枪

8

     数控线性摆动器

套

1

安装在焊接机悬臂上，用于氩弧焊和气保焊的焊枪摆动焊接

9

工业级电气控制柜及电线、电缆、气管等

批

1

含设备控制柜至设备各个运行系统

1

移动式悬臂焊接机

台

1

焊接主机为立柱悬臂式，悬臂可电动升降，电动伸缩，并可在轨道上电动行走，实现管道一次装夹、多道焊缝有序焊接；满足短管、长管的焊接需要

2

悬臂焊接机行走轨道

套

1

长12m,型钢结构，用于悬臂焊接机的行走支撑

3

焊接滚轮架系统

台

8

变频电机+涡轮蜗杆减速机驱动旋转

可手动丝杆开合，满足大小管径的焊接需要

通过滚轮旋转带动工件转动，配合悬臂焊接机进行环缝焊接

4

      滚轮架行走轨道

套

1

长12m,型钢结构，用于滚轮架的行走支撑，满足多段管段接长后支撑需要

5

WSP管道焊接专家控制系统

套

1

PLC+人机对话输入系统，专机设备的程序化控制核心，符合CE认证要求，实现焊接工艺的设定及数字化显示，内置各类焊接程序；

6

悬挂式铝合金操作箱

套

1

用于安装操作面板，人性化的设计，可多向调节操作位置，提升设备的操作性，实现愉快的工作。

7

热丝氩弧焊接电源系统

套

1

由一台TIG焊接电源YC-400TX3HGL，一台热丝电源YC-400TX3JGK，一把TIC水冷焊枪，一台冷却水箱及一台送丝机组成，送丝机由交流伺服电机及四驱动轮组成。采用热丝电源及相应的导电机构

8

 浮动跟踪机构

套

1

具有上下浮动功能，用于跟踪工件的椭圆度偏差，对工件转动偏差进行实时跟踪，使焊枪始终与焊缝保持一定的高度

9

MAG/MIG气保焊接系统

套

1

 松下全数字脉冲气保焊接电源YD-500GL4+数字送丝机+焊枪

10

     数控线性摆动器

套

1

安装在焊接机悬臂上，用于氩弧焊和气保焊的焊枪摆动焊接

11

工业级电气控制柜及电线、电缆、气管等

批

1

含设备控制柜至设备各个运行系统

 驱动调速型式

变频无极调速

驱动轮调速范围

100～1000mm/min

 滚轮架开合方式

手动丝杆丝母开合

移动式悬臂焊接机

悬臂焊机立柱升降

电机+涡轮蜗杆减速机+高精密直线导轨

悬臂焊机立柱升降行程

2500mm

悬臂前后伸缩

电机+齿轮减速机+齿轮齿条副+高精密直线导轨

悬臂前后移动行程

2000mm

悬臂轴线行走

电动行走

数控线性摆动器（TIG/MAG）

结构组成

航空铝合金主体结构，封闭式，防止烟尘进入

传动结构

步进电机+高精密滚珠丝杆+进口直线导轨

摆幅单位

0.5mm

摆动行程

100mm

摆幅设置

0-50mm

摆动频率

20－60次/分钟

停留时间

0－3秒

WSP管道焊接专家控制系统

PLC+人机界面+手持控制盒，集成管理控制各种焊接工艺参数，操作者“速学速会”，缩短设备“投入-产出”周期

    设备使用安全

设备电气符合CE认证要求，绝缘安全等级/标准H/IP23

各功能动作设置安全限位，并有可靠的安全保护、急停按钮、接地及保险装置以防范误操作或意外事故

 供电条件

三相五线制，380V+10%/50HZ±1HZ

           设备功率

约25KW（含电源，氩弧和气保不同时焊接）

    碳污染防护

与管子接触部分均为包胶、不锈钢或发黑等保护措施，有效避免碳污染。

1

焊接电源

2

变频器

3

焊接PLC

4

开关按钮

5

触摸屏

6

步进电机

7

直线导轨

8

数控线性摆动器

100*100

1

气保焊导电嘴

φ1.2

5

2

气保焊喷嘴

500A

5

3

导电嘴

M6/Φ1.2mm

5

4

钨极

Φ4.0mm/200mm

2

5

钨极夹头

Φ4.0MM

2

6

陶瓷喷嘴

No1Φ15×42mm

5

7

内六角扳手

1

8

剪丝钳

1

9

工具箱

1
