PPCW-16卡盘翻转式管道焊接中心设备配置

2019-11-01 10:37 分类:管道自动焊机技术

PPCW-16卡盘翻转式管道焊接中心设备配置

产品名称

配置组成

单位

数量

备   注





PPCW-16卡盘式管道焊接中心

按适用管径(mm):

Φ40-426



管道旋转驱动主机

1

卡盘翻转式(0-90°变位)

管与法兰角焊缝焊接可倾斜角度进行回转焊接

悬臂焊接主机

1

十字悬臂结构,悬臂可电动升降、电动伸缩

PLC数控控制系统

1

  用于控制各种焊接程序

人机对话操作系统

1

  用输入焊接工艺参数

数控线性焊接摆动器

1

 步进电机驱动上下、左右

悬挂式铝合金操作箱

1


新型铝合金夹枪机构

1

含调节刻度显示

角焊旋转机构

1

管与法兰焊接角焊缝时,可通过该机构旋转焊接摆动器使焊枪实现±45°斜摆焊接,确保角焊成形美观

氩弧焊接系统

TIG自动焊接系统

(焊接电源+水冷焊枪)

1

/

TIG自动填丝机

1

焊枪水冷循环系统

1

弧长跟踪系统

1

用于管子椭圆度的自动跟踪

当管子坡口不标准时,焊枪能实现自动浮动调节

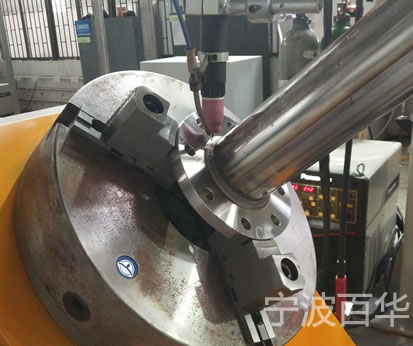

设备示意照片

 照片仅做定制参照,根据不同用户的工件规格大小、设备配置、使用情况及工艺配置等不同,在设备制作后可能和照片会有差异。

PPCW-16卡盘翻转式管道焊接中心

焊接效果

PPCW-16卡盘翻转式管道焊接中心设备 焊接效果


PPCW-16卡盘翻转式管道焊接中心设备 焊接效果
