PMG-24多功能管道组对机设备简介(结构和功能)

2019-11-21 09:31 分类:管道自动焊机技术

该多功能管道组对机为管子与管子、法兰、弯头、三通装配多功能装置,适用于管子+管子、管子+弯头、管子+法兰、管子+三通等的组对,管子两端可同时装配作业。

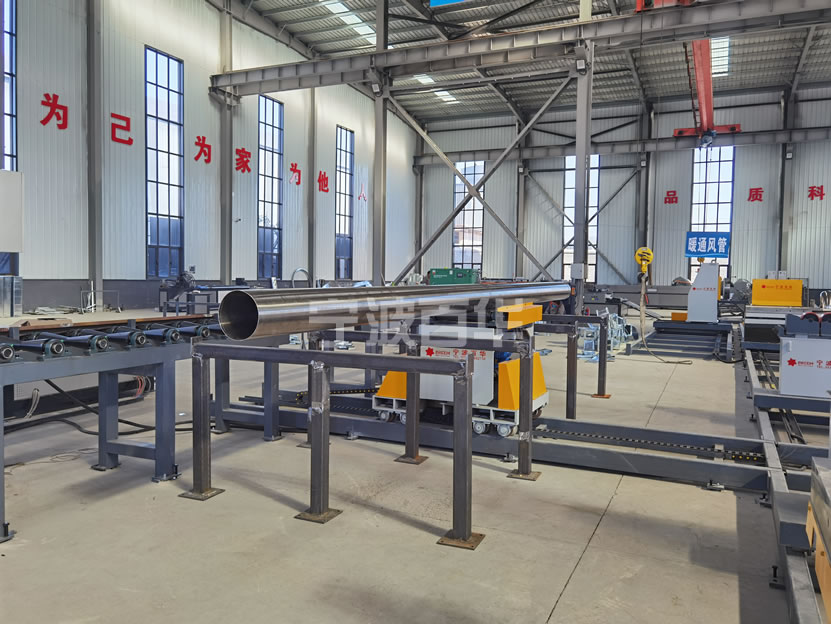

PMG-24多功能管道组对机设备 结构图


设备简介

结构概述

1.组对机头由下层行走驱动、中层前后移动平台、刚性导轨、上层回转平台、定位挡板、磁性水平尺和电气系统等组成。

2.组对机采用手持式控制盒,操作控制组对机头的上下升降、左右平移、前后行走。

3.组对机头能实现直管段与法兰、弯头、三通的机械快速组对;且两个组对机头在管子两端可同时组对。

4.组对机头能实现管子与法兰、弯头、三通组对时的上下错边量、左右错边量、间隙、对中、水平等调整功能。

5.操作控制采用手持式线控按钮/旋钮控制,控制盒集成组对机行走移动、升降、前后移动等主要的控制功能。


功能概述

1.利用管道支撑托架支撑和定位管子,确保管子的上下水平度和左右平行度;

2.利用多功能组对机支撑和定位弯头、法兰和三通,确保组对的垂直度、平面度、同心度:


管子-弯头组对:利用多功能组对机上方的平台面板来承重量和确保管子-弯头的平面度,利用多功能组对机的定位挡板确保管子-弯头90度角,利用多功能组对机前后电动移动调整管子-弯头的组对间隙,利用蜗轮蜗杆升降机+T型丝杆升降机构上升下降(电动)调整管子-弯头的上下错边量,利用电动左右移动滑板调整管子-弯头的左右错边量;


管子-法兰组对:利用多功能组对机回转台面的特制法兰挂板来承重量和确保管子-法兰的垂直度,利用多功能组对机前后电动移动调整管子-法兰的组对间隙,利用蜗轮蜗杆升降机+T型丝杆升降机构上升下降(电动)调整管子-法兰的上下错边量,利用电动左右移动滑板调整管子-法兰的左右错边量;


管子-三通组对:利用多功能组对机上方的平台面板来承重量和确保管子-三通的平面度,利用多功能组对机的定位挡板确保管子-三通90度角,利用多功能组对机前后电动移动调整管子-三通的组对间隙,利用蜗轮蜗杆升降机+T型丝杆升降机构上升下降(电动)调整管子-三通的上下错边量,利用电动左右移动滑板调整管子-三通的左右错边量。
