PMG-24多功能管道组对机技术参数介绍

技术参数

1.     适用管长：≤6m或12m

2.     适用管径：Ф108-630

3.     承载重量：5T

4.     适用管件壁厚：≤50mm

5.     多功能组对机

a)   上下升降：蜗轮蜗杆升降机+T型丝杆+电机、减速机

b)   升降行程：＞200mm

c)   升降速度：0-210mm/min，无极变频调速

d)   升降方式：电动，功率750w

e)   前后移动：电机减速机+丝杆丝母+滑板

f)   移动方式：电动，功率370w

g)   移动速度：0-280mm/min无极变频调速

h)   移动行程：350mm

i)   回转机构：用于切换至法兰组对，旋转180度后锁止。

j)   法兰安装：法兰孔插销

k)   弯头三通定位：定位挡板+斜铁

l)   机头左右行走：电机减速机+行走滚轮组，功率400W

m)   机头左右行走速度：0-1500mm/min，无极变频调速

n)   机头承重：≮1500KG

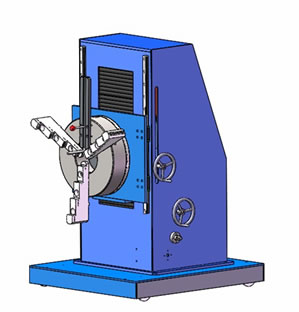

 法兰组对主机

a)   上下升降方式：手轮+丝杆升降机+直线导轨+升降滑板

b)   升降行程：480mm

c)   卡盘回转方式：手轮+涡轮蜗杆减速机+回转支撑

d)   卡盘回转角度：0-360°，并装有旋转角度指示刻度牌

e)   组对机头行走：手轮+链轮链条组+行走滚轮组

f)   法兰安装：特制法兰卡盘夹紧法兰外圈或涨紧法兰内孔固定，并通过特制法兰孔定位销进行法兰螺栓孔的装配角度定位。

g)   法兰组对：手动微调实现垂直法兰升降、前后轴向行走、径向回转等功能实现法兰法兰与管子的焊口组对，并满足管子与法兰的组对间隙和错边调节。

h)   法兰装配机通过手动驱动小车轨道方向上的移动操作快速灵活，组对机头移动到位后可快速锁紧在导轨上。

 管道支撑托架

a)    主体结构：框架式型钢拼焊+支撑旋转滚轮+行走滚轮

b)    支撑滚轮类型：双排聚氨酯滚轮

c)    滚轮座：可通过丝杆丝母进行前后微调，用于管子水平方向的微调

d)    管道支撑托架B:聚氨酯滚轮可开合调节，用于管子高度方向的微调

e)    行走移动：根据管长手动移动间距，到位后锁止

f)    承载重量：5T/台

8.     导轨系统：1套

a)    导轨长度：根据组对的管子长度

b)    结构形式：方管拼焊而成

9.     控制系统：1套

a)    控制类型：线控盒控制

b)    速度调节：无级变频调速

10.   辅助设施：1套

a)    磁力水平尺：1把

b)    定位V型销铁：4块

c)    法兰定位销：4根

11.   碳污染防护：

a)    托架小车支撑滚轮采用聚氨酯滚轮；

b)    组对平台及挡板做不锈钢板或镀铬处理；

c)    法兰定位销杆材质为不锈钢。
