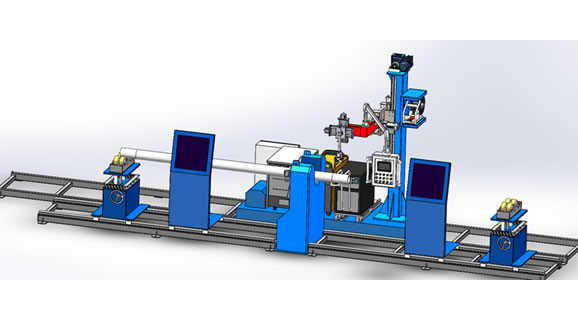

管道自动焊机管钳式热丝TIG氩弧焊主要配置明细说明

1

移动式悬臂焊接机

台

1

焊接主机为立柱悬臂式，悬臂可电动升降，电动伸缩，并可在轨道上电动行走，实现管道一次装夹、多道焊缝有序焊接；满足短管、长管的焊接需要

2

管钳式驱动系统

套

1

该系统采用中空式结构，管子从中间穿过。通过该套装夹驱动系统可最大程度降低由于管子椭圆和轴向窜动对焊接的影响。旋转速度变频可调。

3

悬臂焊接机行走轨道

套

1

长15m,型钢结构，用于悬臂焊接机的行走支撑，电动行走

4

重载辊道支撑托架

台

2

单台承重5吨，采用包胶滚轮，托架高度可调。

5

      支撑架行走轨道

套

2

长15m,型钢结构，用于支撑架的行走支撑，采用管钳两端布置方式。

6

WSP管道焊接专家控制系统

套

1

PLC+人机对话输入系统，专机设备的程序化控制核心，符合CE认证要求，实现焊接工艺的设定及数字化显示，内置各类焊接程序；可存储50组焊接程序

7

悬挂式铝合金操作箱

套

1

用于安装操作面板，人性化的设计，可多向调节操作位置，提升设备的操作性，实现愉快的工作。

8

热丝氩弧焊接电源系统

套

1

由一台TIG焊接电源YC-500WX，一台热丝电源YC-400TX3JGK，一把TIC水冷焊枪，一台冷却水箱及一台送丝机组成，送丝机由交流伺服电机及四驱动轮组成。采用热丝电源及相应的导电机构

9

水冷TIG焊枪

套

1

由于焊接温度高，设备配备水冷TIG焊枪，水箱外置

10

 氩弧焊弧长跟踪系统

套

1

用于跟踪钨极与焊缝表面直接弧压，根据弧压高低自动调整钨极与焊缝表面之间的距离。

11

     数控线性摆动器

套

1

安装在焊接机悬臂上，用于氩弧焊和气保焊的焊枪摆动焊接

12

工件焊前预热装置

套

1

采用中频加热方式，预热温度可控

13

工业级电气控制柜及电线、电缆、气管等

批

1

含设备控制柜至设备各个运行系统

为了更好的做好抗干扰功能，本方案中控制线采用进口坦克链专用屏蔽线，能有效减少焊接电缆对控制信号的干扰及使用寿命
