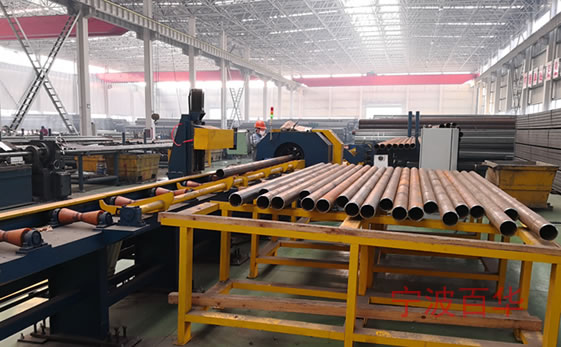

数控管道切断坡口机生产线简介

基本加工原理为采用管材夹紧不动，刀盘高速旋转，加工刀具按设定的进刀量层层往里进刀，实现切断和坡口同步加工，同时刀盘上可同时安装两套或四套刀架和刀具，满足各种坡口加工需求，操作简单、智能，主要用于不锈钢、碳钢及合金钢管道的切断和坡口加工，加工时管材从主机中间通孔穿过，在管材切割位置两侧自定心双夹紧，实现切断+双面坡口加工的稳固夹持。

该数控管道切断坡口机所有加工参数全部采用数字化处理，通过PLC数控控制系统结合人机控制界面完成所有加工动作，采用10寸人机界面输入管材加工参数，程序设定后加工过程自动完成，加工程序可预设、存储及调用，可用于管道端面标准坡口的加工，亦可根据所需的加工管材长度在人机界面上设定进行定尺寸加工；在配置相关自动组件的情况下可实现自动取管→自动定长送进→自动循环加工→自动出管整个加工过程无缝衔接、一气呵成，并可与工厂制造系统PC端进行互联，通过接收管理平台下达任务指令，一个操作人员就可以单独操作多台设备。

设备用途及适用环境

Ø  基本参数

ü  管子材料：碳钢、不锈钢、合金钢等；

ü  原材料长度：6000/12000mm；

ü  适用管径：φ57～φ325mm(DN50-300)

ü  加工壁厚：3mm～20mm；

ü  主机可加工成品管长度：≥50mm；

ü  自动输出成品管长度：≥500mm；

ü  尾料长度：≥0.5m；

ü  定长切割精度：±1mm；

ü  刀具寿命：≥50口（DN200 SCH40）；

ü  效率：≤3.5min/两道口（DN200 SCH40）；

ü  切口：无钝边；

ü  坡口形式与几何尺寸：30°V型、45°V型、37.5°V型等；

ü  坡口加工面粗糙度：≦12.6μm；

ü  坡口端面垂直度：≤0.5mm；

ü  主要加工坡口形式如下：

Ø  设备使用环境

ü  环境温度：-20℃～＋50℃

ü  相对湿度：＋25℃时≤90%

ü  海拔高度：≤3000米

ü  抗震能力：地震烈度8度

ü  压缩空气压力：0.4～0.8Mpa

ü  安装地点：车间内

ü  设备能够在上述条件下长期连续稳定工作，并保持良好精度
