管道坡口机:数控管道高速坡口机设备参数及对应型号

2021-03-22 09:46 分类:数控坡口机

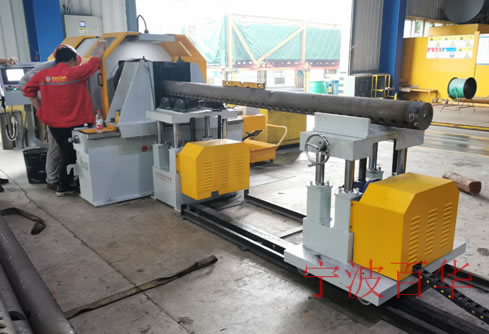

数控管道高速坡口机设备



参  数

型  号

PEM-16

PEM-24

PEM-32

PEM-40

PEM-48

加工管径mm

DN50-400

DN100-600

DN200-800

DN300-1000

DN400-1200

加工壁厚mm

5-60

8-120

8-120

10-120

10-120

加工管长mm

500

500

500

500

500

动力头功率KW

4.0

7.5

11.0

11.0

11.0

动力头轴向位移行程mm

200

300

300

300

300

加工材质

各种金属材质,包括但不限于碳钢、合金钢、不锈钢、低温钢、耐热钢、双相不锈钢、镍基合金、钛合金等

坡口形式

I型、U型、X型、V型、双V型、V+U型、双V+U型及内坡口、内镗孔、平端面等

坡口角度

0-90°任意角度均可

加工方式

X/Y/Z三轴联动,西门子或三菱CNC数控系统控制

刀盘高速旋转(Z轴),动力头轴向进退刀(X轴),刀架径向进退刀(Y轴)

径向进退刀控制

 西门子或三菱伺服电机控制,径向自动进退刀,伺服电机功率400W

径向进退刀传动

伺服电机+高精密行星减速机+涡轮蜗杆传动机构+丝杆、螺母组

径向空走刀速度

0-250mm/min,无极可调

径向负载进刀速度

0-0.3mm/r,无极可调

轴向进退刀控制

 伺服电机控制,轴向自动进退刀,伺服电机功率1500W

轴向进退刀传动

伺服电机+高精密行星减速机+丝杆、螺母组

轴向空走刀速度

0-400mm/min,无极可调

轴向负载进刀速度

0-5mm/r,无极可调

刀盘驱动

采用变频电机+精密齿轮减速机+齿轮箱动力头

刀盘转速

0-150r/min,无极可调

管道夹紧

液压左右自定心夹紧管道

加工刀具

市场通用标准型机夹式硬质合金刀片

冷切系统

空冷或加装喷雾冷切系统

加工精度

表面粗糙度Ra≤12.5um,同心度≤±0.5mm,角度偏差≤1°

控制系统

西门子或三菱CNC数控控制系统

管道支承

 重载升降支撑托架或物流输送系统,以实现管子支撑及送进/送出坡口加工主机

输入电源

AC 380V  50/60Hz
