管道坡口机技术:一种切割坡口机的新型传动机构专利

2021-05-17 11:24 分类:管道坡口机技术

2020218045879  一种切割坡口机的新型传动机构

  • 授权公告号CN213105750U
    授权公告日2021.05.04
    申请号2020218045879
    申请日2020.08.25
    专利权人宁波百华数控机械有限公司
    地址315200浙江省宁波市镇海区蛟川街道镇骆东路1228号
    发明人李若孔; 班启杰
    Int. Cl.B23Q5/02(2006.01)I; F16H1/20(2006.01)I; F16F15/30(2006.01)I; F16F15/315(2006.01)I

摘要 本申请涉及一种切割坡口机的新型传动机构,属于坡口机的领域。其包括带有通孔的固定架、连接于固定架的固定环、同轴套设于固定环且与固定环发生相对转动的驱动齿圈、刀盘、减振齿圈以及驱动组件,固定环与通孔同轴设置,刀盘与驱动齿圈连接,减振齿圈与刀盘连接,驱动组件包括驱动电机以及与驱动电机的输出轴连接的主动齿轮,主动齿轮与驱动齿圈相啮合,驱动齿圈与减振齿圈通过传动组件连接,且驱动齿圈与减振齿圈相对静止。传动机构工作时,驱动电机驱动主动齿轮转动,主动齿轮带动驱动齿圈转动,驱动齿圈带动刀盘转动,同时驱动齿圈带动减振齿圈转动,

使驱动齿圈与减振齿圈一同转动,在驱动齿圈与减振齿圈的共同作用下,降低刀盘的径向窜动。

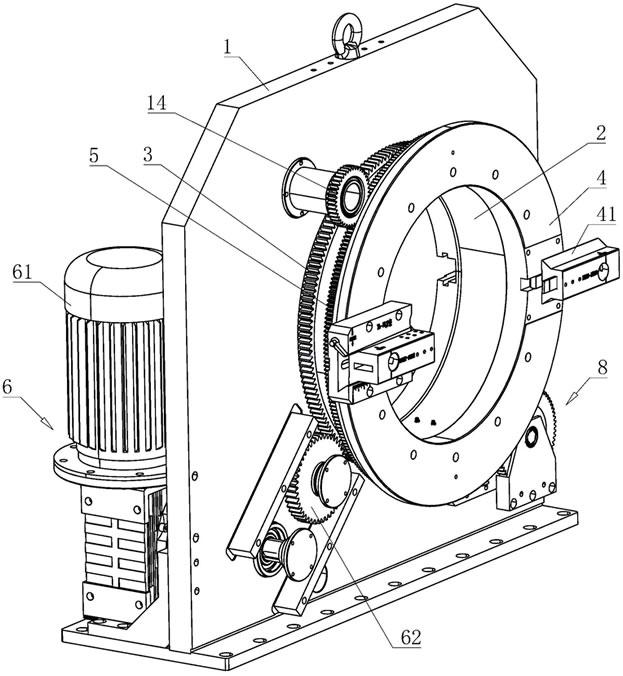

摘要附图
