管道自动焊机焊接：PFW-32直管法兰自动四点焊机主机配置
2021-10-06 09:57 分类：管法兰自动焊机
v 适用管径：DN100-800；
v 适用壁厚：3-30mm
v 适用长度：≦6m
v 工件焊前状态：直管-法兰点焊固定
v 法兰焊接形式：直管-法兰内外角焊,四枪同步焊接
一 | PFW-32直管-法兰自动四点焊机（专利产品） | ||||
1 | 自动焊接机主机 | DN100-800 ≦6m | 台 | 2 | 两台主机两端布置，实现两端同步焊接 |
2 | 双主动滚轮驱动座 | 套 | 2 | 采用双驱动提高焊接旋转的稳定性 | |
3 | 气保焊接电源 | 台 | 4 | 松下500A电源 | |
4 | 自动焊机行走轨道 | 套 | 1 | 用于满足长短管焊接，主机可在轨道上行走；轨道长度10m | |
5 | 人机界面操作系统 | 套 | 2 | 用于显示焊接参数 | |
6 | PLC主控制系统 | 套 | 2 | 自动焊接程序控制，焊完一圈自动停止 | |
7 | 数控焊接摆动系统 | 套 | 4 | 用于摆动焊接，使焊缝成型美观，焊接纹路均匀，可设置焊缝宽度、摆动停留及摆动焊接速度等 | |
8 | 焊枪电动微调机构 | 套 | 4 | 实现焊枪微调，快速对准焊缝 | |
9 | 压紧及导电机构 | 套 | 2 | 辅助压紧管道，当管道有一定的弯曲度时能平稳焊接 | |
10 | 夹枪机构 | 套 | 4 | 用于夹持焊枪，满足焊枪多角度调节 | |

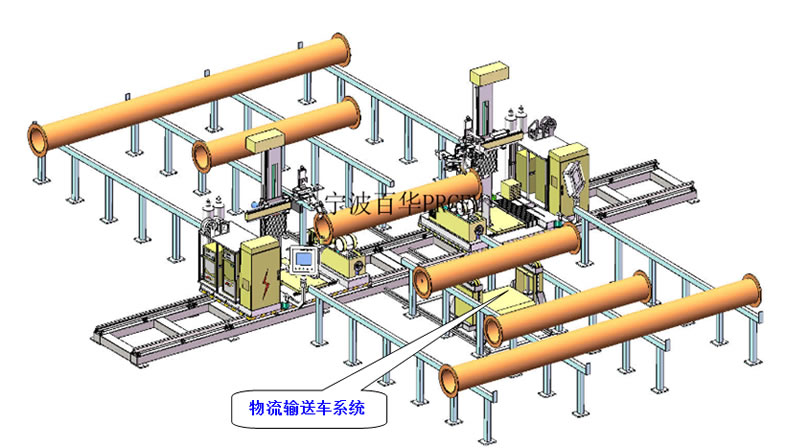

11 | 纵向物流车输送系统 | 选配 | 套 | 1 | 由输送车+轨道系统组成，输送车可电动行走、电动升降，用于管道的焊前自动上机和焊完下机 |
12 | 存放料架 | 选配 | 套 | 2 | 用于钢管焊前和焊后的存放 |
