管道自动焊接产线：PPCW管道自动焊机卡盘式设备配置示例

1

 压紧式驱动主机

（用于中长管快速装夹）

台

4

通过压紧臂电动压紧管道后，通过驱动轮驱动管道旋转进行焊接，旋转速度无极变频调速；焊接主机横臂具有电动升降功能和电动伸缩功能。

更适用于中长管的快速上管焊接，吊装上管后通过压臂电动压紧即可驱动焊接，功效高；

2

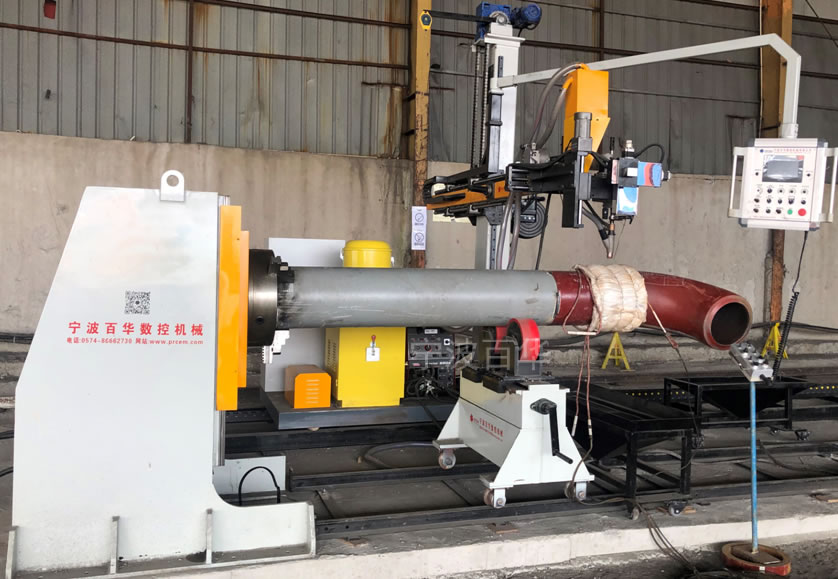

卡盘升降式管道旋转驱动主机

（用于中短管快速装夹）

套

4

通过卡盘夹持驱动管道旋转焊接，卡盘可电动升降满足不同直径的工件装夹，提供功效，工件夹紧后电动360°回转焊接，旋转速度无极变频可调。

无装夹管道长度限制，特别适合短管-管件，管件-管件的快速装夹焊接。

3

管道支撑架

套

8

用于管道的支撑，满足各种长度的管道支撑需求

4

重载小车轨道系统

套

8

型钢轨道，用于小车行走承载和导向

5

WSP管道焊接专家控制系统

套

8

PLC+人机对话输入系统，专机设备的程序化控制核心，符合CE认证要求，实现焊接工艺的设定及数字化显示，内置各类焊接程序；

6

悬挂式铝合金操作箱

套

8

用于安装操作面板，人性化的设计，可多向调节操作位置，提升设备的操作性，实现愉快的工作。

7

远程手持式控制盒

套

8

集成焊接过程主要参数调节按钮/旋钮，操作界面简洁、易懂，用于焊接过程的参数微调。

8

TIG氩弧自动焊接系统

套

8

含焊接电源+直柄水冷焊枪+氩弧自动填丝机+焊枪水冷系统

氩弧焊弧长跟踪系统

套

8

用于自动打底的弧长控制，当焊口高低偏差时

焊枪能自动实现高低调节，使焊接更为稳定。

铝合金氩弧焊三维送丝支架

套

8

航空铝合金制作，精密耐用，用于氩弧送丝精确角度和位置的定位及快速调节，提高操作功效

SAW埋弧自动焊接系统

套

8

含焊接电源+埋弧焊机头+焊枪+焊剂漏斗等

铝合金双夹持枪架系统

套

8

航空铝合金制作，精密耐用，用于氩弧和埋弧双枪夹持，采用快夹设计可快速多角度调节焊枪，提高操作功效

9

  十字电动摆动微调机构

套

8

焊接机头可实现上下、左右调节，用于调节焊枪位置，使焊枪快速对准焊缝及在焊接过程中的焊枪微调；并可用于摆动焊接，设定摆速、摆宽及左右停留等参数

10

埋弧焊剂输送回收一体机

套

8

埋弧焊剂的输送及回收实现自动循环加料；

焊剂不足时机器能自动感应启动添加。

11

移动式焊剂回收小车

套

8

用于焊接过程掉落的埋弧焊剂、药皮的收集和过滤分离

12

工业级控制柜及电线电缆

套

8

  含设备控制柜至设备各个运行系统；防护等级达IP55，满足野外施工需求
