压紧式管道自动焊机主机说明及配置明细
2019-05-13 13:29 分类：管道自动焊机技术

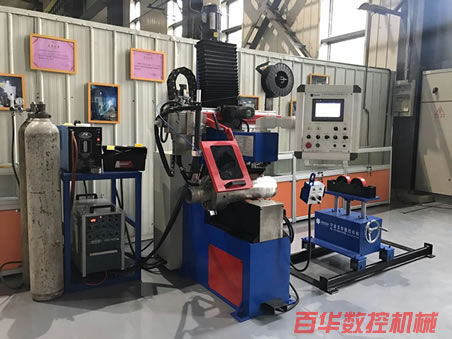

该压紧式管道自动焊机根据使用工艺不同可配备熔化极气保焊、钨极氩弧焊接工艺可实现管道的自动打底、填充、盖面焊接。
主机说明
型号规格：PPAW-12适用管径为Φ40-325mm（壁厚3-30mm）。
焊接工艺：氩弧焊（TIG）、气保焊(MAG)
配置明细：
产品名称 | 详细配置 | 规格 | 单位 | 数量 | 备注 |
PPAW-12 压紧式管道自动焊机 | 压紧式自动焊主机 | / | 台 | 1 | |
配套小车 | / | 台 | 1 | ||
配套小车配套轨道 | / | 套 | 1 | 4米 | |
PLC总控制系统 | / | 套 | 1 | ||
人机操作界面 | / | 套 | 1 | ||
数控线性摆动器 | / | 套 | 1 | ||
铝合金控制盒 | / | 套 | 1 | ||
夹枪机构 | / | 套 | 1 | ||
氩弧焊焊接电源 | YC-315TX | 套 | 1 | 松下 | |
气保焊焊接电源 （含送丝机、焊枪、气表） | YD-350KR | 套 | 1 | 松下 | |
氩弧焊送丝系统 | 套 | 1 | |||
氩弧焊水冷系统 | 套 | 1 |
设备主要技术参数：
适用材质 | 碳钢、合金钢、不锈钢、低温钢 |
适用坡口型式 | I、V、U、双V型等 |
使用管径 | Φ40-325mm |
适用壁厚 | 3-50mm |
适用长度 | 直管≥400mm |
使用焊丝直径 | TIG/MAG:Φ1.2mm |
焊接效率 | TIG:80-120，MAG:250-300寸/天 |
驱动轮调速型式 | 变频无极调速 |
驱动轮调速范围 | 0～400mm/min |
主机驱动方式 | 电动 |
压紧臂升降方式 | 电动 |
压紧臂升降行程 | 0-1000mm |
横臂左右移动方式 | 电动，功率90W |
横臂左右传动方式 | 齿轮齿条副 |
横臂左右导向方式 | 高精密直线导轨 |
横臂左右移动行程 | 0-800mm |
横臂前后移动行程 | 0-300mm |
横臂前后导向方式 | 高精密直线导轨 |
二次线导电方式 | 自动压紧式或回转接地式 |
供电条件 | 三相380V/50HZ |
