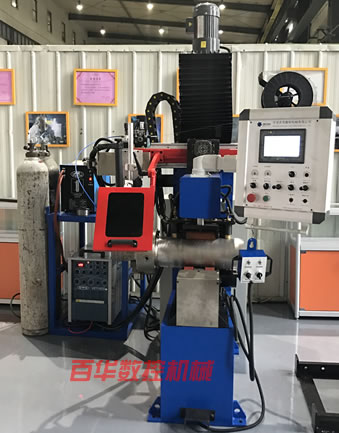

压紧式管道自动焊机主机的系统结构说明

控制系统：

系统控制采用的是以台达系列可编程控制器为核心的通讯系统，它主要由控制箱等部分组成控制箱由人机界面（即触摸屏）完成设备的设定、调整、监视等功能，专机主要联动参数的设置有主控制箱设定。整个系统技术先进、工作安全可靠。该套控制系统是采用新型铝合金结构，整体美观大方，整个控制箱采用悬挂式结构，箱体可沿悬挂轴旋转，焊接操作便捷。

ü   人机交互控制方式： PLC模块+触摸屏（人机界面）+功能按钮、开关

ü   操作方式：通过触摸屏输入数据，利用功能开关旋钮进行过程控制

ü   触摸屏：台达

 焊接摆动器：

摆动器为进口产品，采用封闭式机构，铝合金材料，由步进电机+高精密滚珠丝杆+进口直线导轨等组成；焊接摆动器采用进口机构，在焊接状态下实现焊枪的摆动焊接需要，控制摆动机构的摆频、摆幅及左中右的停留时间，并可随意设定相关参数；当焊接停止时可使摆动装置自动回到焊道的中间位置，以便进行下一遍焊接。

ü  焊接摆动器左右摆动由步进电机驱动，铝合金材料，性能稳定，丝杆无背隙，焊接精度高。

ü  焊接摆动器整体采用封闭式机构,满足多尘多烟等恶劣的工况使用要求。

在非焊接状态下，通过触摸屏上的按钮，可对焊枪竖直、轴向及径向方向进行调整，满足不同管径的工件焊接。摆动参数如下：

ü  摆动幅度单位：                 0.5mm；

ü  摆动器调节行程：               上下100mm，左右100mm

ü  最大摆幅：                     35mm;

ü  摆动频率：                     范围20－60次/分钟；

ü  停留时间(左，右)：             0－3秒；

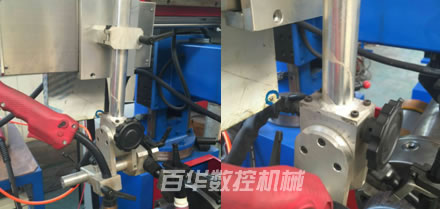

 铝合金夹枪机构：

该套设备配备夹枪机构为升级后产品采用铝合金结构，产品重量轻，结构紧凑，外形美观，夹枪机构上刻有角度刻度标识，方便焊枪角度调节量化。

Ø  YC-315TX TIG焊接电源

  氩弧焊电源为IGBT控制直流TIG弧焊电源，电流、电压数字化显示，预置参数准确方便

设置有低频(0.5～30Hz)和中频(10～500Hz)两种脉冲功能。低频脉冲适合各种材料的中板、厚板、管状全位置的焊接；中频脉冲电弧挺度高，集中性好，更适合各种热敏材料、热强材料、薄板的焊接。脉冲电流、基值电流、脉冲频率、脉冲宽度可无级调节，适合各种规范条件下的焊接广泛应用于石油化工、压力容器、电力建设、不锈钢制品等； 配有直流TIG焊/直流脉冲TIG焊/直流手工焊三种功能。

ü   产品型号： YC-315TX

ü   可焊材料： 不锈钢、低碳钢、高强钢及Cr-Mo

ü   控制方式： IGBT逆变

ü   功率：13.2KW

ü   输入电源频率：50/60Hz

ü   额度输入电流：400A

ü   额度输入电压： 22.6V

ü   额度负载持续率：60%

ü   冷却方式：水冷

ü   脉冲频率：低频0.5-30Hz

ü   中频10-500Hz

ü   引弧方式： 高频引弧

 YD-350KR焊接电源：

ü  产品型号：YD-350KR

ü  额定输入电压：380V  3相

ü  额定输入频率：50/60HZ

ü  额定输入容量：31.9/28.1KW

ü  额定输出电流：500A

ü  额定输出电压：39V

ü  额定负载持续率：60%

ü  可焊材料：不锈钢、低碳钢、高强钢及Cr-Mo

ü  适用焊丝类型：实芯/药芯

ü  适用焊丝直径：Φ1.2/1.6mm

ü  冷却方式：强制风冷

ü  外壳防护等级：IP21S

ü  绝缘等级：H

ü  重量：158KG

ü  外形尺寸：436X675X762mm

 主要元件配置表

随机提供的资料、备件及工具等
