管道、罐体纵环缝自动焊机设备配置和焊接工艺
2019-05-16 13:21 分类：管道自动焊机技术
设备配置
产品名称 | 详细配置 | 规格 | 单位 | 数量 | 备注 |
管道\罐体纵环缝自动焊机 | 卡盘式变位机 | / | 套 | 1 | 不变位或0-90°变位 |
龙门焊接机 | / | 套 | 1 | ||
焊枪升降滑板 | / | 套 | 1 | ||
支撑托架及底座 | / | 套 | 1 | ||
PLC总控制系统 | / | 套 | 1 | 台达 | |
二维焊接摆动器 | / | 套 | 1 | ||
角焊调节机构 | / | 套 | 1 | ||
特制二维摆动器 | / | 套 | 1 | ||
PLC控制系统 | / | 套 | 1 | ||
焊接系统 | 氩弧焊接电源 | YC-400TX | 套 | 1 | 日本松下 |
气保焊接电源 | KR500 | 套 | 1 | 日本松下 | |
氩弧焊自动填丝机 | / | 套 | 1 | ||
弧长跟踪系统 | / | 套 | 1 | 实现焊接的自动跟踪 |
焊接工艺
该自动焊机采用熔化极气保焊(MAG)+钨极氩弧焊(TIG)的焊接工艺实现管道和罐体的自动焊接。
焊接质量
焊缝探伤要求：满足JB/T4730-2005射线探伤II级；
焊缝理化试验要求：拉伸、弯曲、冲击（不锈钢需要-196℃低温冲击）、微观金相、化学分析等；
角焊满足焊角高度及承压试验要求。

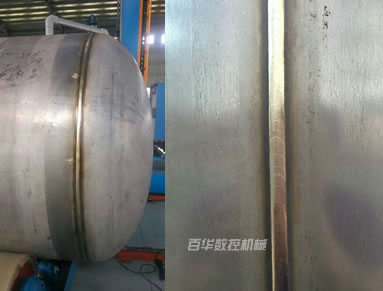

焊接成型
焊缝外观要求：余高≤1.5mm；无裂纹、未焊透、未熔合缺陷；
表面无气孔、咬边，根部无内凹等明显缺陷
