埋弧龙门式直缝自动焊机主要参数及主机说明

2019-05-27 13:58 分类:管道自动焊机技术

龙门式直缝焊接系统主要用于卷板后钢管的直缝埋弧自动焊接,焊接直焊缝时埋弧焊机自动行走,行走长度为14米;

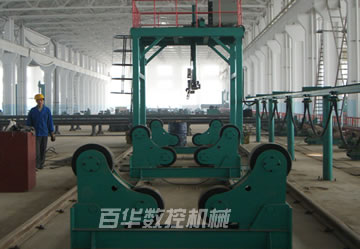

龙门式直缝自动焊机


主要参数:

1、  工件材质:碳钢

2、  工件直径:Φ300-1600mm

3、  工件长度:14000mm

4、  焊接位置:直缝

5、  焊接工艺:埋弧自动焊

6、  坡口要求:壁厚6-12mm可不开坡口双面焊接熔透,壁厚12-18mm需开坡口焊接

主要控制技术指标:

电气控制系统采用第三代产品,以PLC控制为核心。


龙门式直缝自动焊机


主机说明


配置明细

序号

产品名称

详细配置

规格

单位

数量

备注

1



龙门式直缝焊接机

龙门式焊接主机

HJ1500

1


可调式滚轮架

ST-10T

2


埋弧焊电源

MZ1000

1


控制系统


1


一体式轨道


1


电动调节系统


1


焊剂回收系统


1


焊剂强送系统


1



龙门式主机技术参数

²  机头垂直升降行程           300-1600mm(有效)

²  机头升降速度               600mm/min

²  主机总行程         15000mm

²  主机行走速度       0-1000mm/min

²  调速方式           无极调速

²  适应供电条件:三相380V/50Hz

²  适用焊丝直径:Φ3.2mm(埋弧焊);

²  焊接调速:无级变频调速;

²  电气控制系统: PLC精确控制焊接参数。


结构特点

²  立柱和横臂均为箱形梁。立柱和横臂焊接后经去应力处理,再进行机械精加工,保证较高的精度要求

²  横臂垂直升降传动采用制动电机、减速器和丝杆、丝母来实现横臂升降,在立柱上下极限位置都设有限位开关

²  横臂水平运动是由电机经蜗轮蜗杆减速机驱动齿轮齿条实现的,在横臂极限位置都设有限位开关,

²  在横臂前端还设有焊枪调节机构,能实现焊枪上下、左右的十字调节以对准焊缝。


滚轮架性能特点

  型号:             ST-10T

  承载能力:         10T/套

  速度范围:         80-1600mm/min

  承载直径范围:     φ300-1600mm

² 该滚轮架功率大,输出扭矩大;以两组为一套,一个主动一个被动

² 主动滚轮架的运作由两个减速箱同步驱动,通过调速电机、减速箱、控制器等机构;

² 该滚轮架利用直流无级调速,速度调整范围宽

² 该滚轮架有两套旋转轮,加大了适用工件的直径范围

² 该滚轮架结构紧凑、简洁、轻便,可以适应不同的工作环境需要

² 该滚轮架有手控盒,方便控制滚轮架的启动、停止

² 手控盒可以实时控制滚轮架的旋转速度、启/停、正转/反转

² 滚轮架可沿一体式轨道滑动,适应不同长度钢管焊接

² 滚轮架滚轮间距可调


 主要元件配置表

序 号

名    称

规格型号

备     注

1

焊接电源

MZ-1000


2

变频器



3

焊接PLC



4

开关按钮



5

   直线导轨


     TBI


随机备件及工具

序号

名称

规格

数量

备注

1

埋弧焊导电嘴


2个/枪


2

随机工具


1


3

说明书、合格证


1
