压紧式管道自动焊机主机结构及配置参数说明
2019-08-17 10:21 分类：管道自动焊机技术
外形结构
数控线性焊接摆动器
焊枪水冷系统
翻转式挡弧板
焊接电源
焊机存放架
配套托架小车及轨道

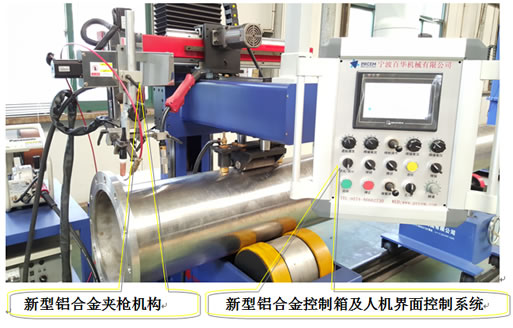

新型铝合金夹枪机构
新型铝合金控制箱及人机界面控制系统
一、 主机说明
型号规格： PPBW-16适用规格Φ50-426mm（壁厚3-30mm）。
焊接工艺：提供热丝钨极氩弧焊（TIG）和熔化极气保焊(CO2/MIG/MAG)两种焊接工艺实现管道的自动打底、填充、盖面焊接。
配置明细：
产品名称 | 详细配置 | 单位 | 数量 | 备注 |
PPBW-24重载压紧式管道自动焊机 | 重载压辊式驱动主机 | 套 | 1 | 采用高精密减速机+涡轮蜗杆传动机构 |
重载轨道小车支撑架 | 套 | 2 | ||
支撑架轨道系统 | 套 | 1 | 12m | |
PLC数控控制系统 | 套 | 1 | 全自动焊接程序，可存储50组工艺参数 | |
人机对话控制系统 | 套 | 1 | 焊接参数的输入和显示 | |
新型铝合金控制箱 | 套 | 1 | ||
新型铝合金夹枪机构 | 套 | 1 | 含焊枪角度调节刻度显示 | |
数控线性摆动器 | 套 | 1 | 步进电机驱动上下、左右 | |
焊角调节装置 | 套 | 1 | ||
焊接系统 | TIG自动焊接系统 （焊接电源+填丝机+焊枪水冷系统+水冷焊枪） | 套 | 1 | |
CO2/MAG自动焊接系统 （焊接电源+送丝机+焊枪） | 套 | 1 | ||
增配部件 | 框架式焊机存放架 | 套 | 1 | 用于存放两套焊接电源， 模块化单元 |
弧长跟踪系统 | 套 | 1 | 自动跟踪管子椭圆度偏差 | |
翻转式挡弧板 | 套 | 1 | 焊接时无需手拿面罩 |
设备主要技术参数：
适用材质 | 碳钢、合金钢、不锈钢、低温钢 |
适用坡口型式 | I、V、U、双V型等 |
使用管径 | PPBW-16：Φ50-426mm |
适用壁厚 | 3-30mm |
适用长度 | 0.5-12m |
焊丝直径（mm） | TIG/CO2/MAG :Φ1.0、Φ1.2、Φ1.6 |
焊丝盘规格 | 15kg或20kg盘丝/200kg桶丝 |
焊接速度（mm/min） | TIG:80-120 CO2/MAG/MIG:200-400 |
滚轮旋转传动方式 | 精密齿轮减速机+涡轮蜗杆传动机构 |
驱动轮调速型式 | 变频无极调速 |
驱动轮调速范围 | 0～500mm/min |
主机驱动方式 | 电动，功率2.2KW |
压紧臂升降方式 | 电动，功率0.4KW |
压紧臂升降行程 | 0-750mm |
横臂左右移动方式 | 电动，功率90W |
横臂左右传动方式 | 齿轮齿条副 |
横臂左右导向方式 | 高精密直线导轨 |
横臂左右移动行程 | 0-500mm |
横臂前后移动行程 | 0-300mm |
横臂前后导向方式 | 高精密直线导轨 |
立柱回转 | 0-180°（便于吊装） |
二次线导电方式 | 自动压紧式 |
供电条件 | 三相380V/50HZ |
主机外形尺寸 | 1450*660*2330mm(地脚1140*600mm) |
工作台高度 | 830mm |
u PLC数控控制系统：
² 人机交互控制方式：采用台达控制系统，PLC模块+触摸屏（人机界面）+功能按钮、开关
² 操作方式：通过触摸屏输入数据，利用功能开关旋钮进行过程控制
² 触摸屏：威纶

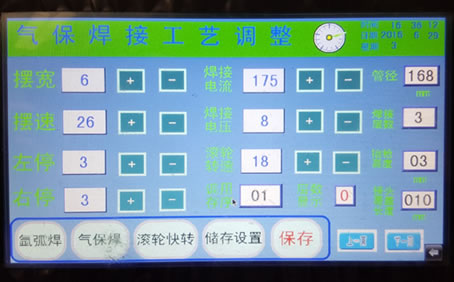

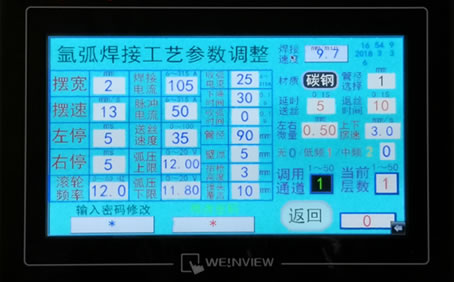

先进的全自动控制程序：
u 数控线性摆动器及夹枪机构：
数控线性摆动器为进口产品，采用封闭式机构，铝合金材料，由步进电机+高精密滚珠丝杆+进口直线导轨等组成；
² 摆动幅度单位： 0.5mm；
² 摆动器调节行程： 上下100mm，左右100mm
² 最大摆幅： 30mm;
² 摆动频率： 范围20－60次/分钟；
² 停留时间(左，右)： 0－3秒；
u 焊接成形如下
