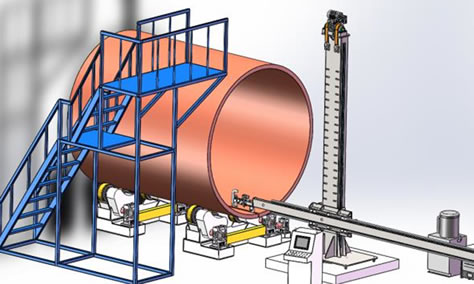

埋弧焊管道自动焊机悬臂式筒体直环缝配置

HJ管道环缝自动焊接系统

1

悬臂焊接机

台

1

可电动自动升降、电动自动升缩等功能，满足工件焊接位置的粗调，立柱可360°旋转，便于工件的吊装上下料；悬臂端部机械式光电跟踪，机械式光电跟踪用于确保焊枪焊接时焊枪与焊缝的精准度；光电跟踪装有机头旋转机构，埋弧焊专用机头旋转机构，实现焊接的位置精度调节；

2

滚轮驱动部件

套

2

采用一头固定一头移动，滚轮驱动端采用绝对值伺服电机驱动，齿轮齿条传动，滚轮驱动部件采用双驱动形式，采用增量式伺服电机驱动滚轮旋转带动工件进行旋转焊接，旋转速度通过人机界面预设；为满足不同直径的工件焊接需要，采用自调式滚轮架结构，滚轮开合由绝对值电动驱动左右旋丝杆进行开合间距的精确定位，通过输入工件直径参数即可实现开档间距的自动调整定位尺寸误差≦2mm,

3

PLC总控制系统及人机对话输入系统

套

1

专机设备的程序化控制核心，符合CE认证要求，实现焊接工艺的设定及数字化显示，内置焊接程序；并设有急停按钮，突发情况时按下急停按钮切断电源，各功能停止工作，同时自动加工程序具有断电记忆恢复功能

4

焊接工艺专家数据库系统

套

1

公司独有的焊接参数专用存储系统，可将电流、电压、焊接旋转速度、焊枪摆动等工艺参数存储于该系统，焊接时可设定、存储及调用，可存储30组焊接程序，并可与PC端实现互联，实现数据的传送

5

铝合金操作箱

套

1

用于安装操作面板，人性化的设计，可多向调节操作位置，提升设备的操作性，实现愉快的工作。

6

新型窄间隙夹枪专用机构

套

1

可多维度调节是焊枪处于最佳的焊接位置，该机构设计精巧，外形美观，实用性强。

7

埋弧焊焊机+送丝机

台

2

真正的全数字焊机：数字电源＋数字送丝机；提高了基本焊接性能；优秀的引弧性能；

8

涡轮蜗杆焊枪角度调节机构

套

1

可调节机头偏角，用于厚壁管排道焊时埋弧倾斜度调节

9

三维电动微调机构

套

1

安焊接机头可实现上下、前后、左右调节，用于调节焊枪位置，使焊枪快速对准焊缝及在焊接过程中的焊枪微调；

10

埋弧焊枪光电跟踪装置

套

1

安装于焊接机头上，红外线跟踪焊道跑偏

11

埋弧焊剂输送回收一体机

套

1

埋弧焊剂的输送及回收实现自动循环加料

12

卡钳式二次线防绕导电机构

套

1

防止二次线缠绕

13

拖链及附件

套

1

为保证主机长时间开合，采用金属拖链结构既提高使用寿命又可更好的保护线缆不受焊接时焊接飞溅影响。

14

电线、电缆、气管

批

1

含设备控制柜至设备各个运行系统
