龙门式直环缝管道自动焊机焊接专机主机配置说明
2020-08-31 09:08 分类：管道自动焊机技术

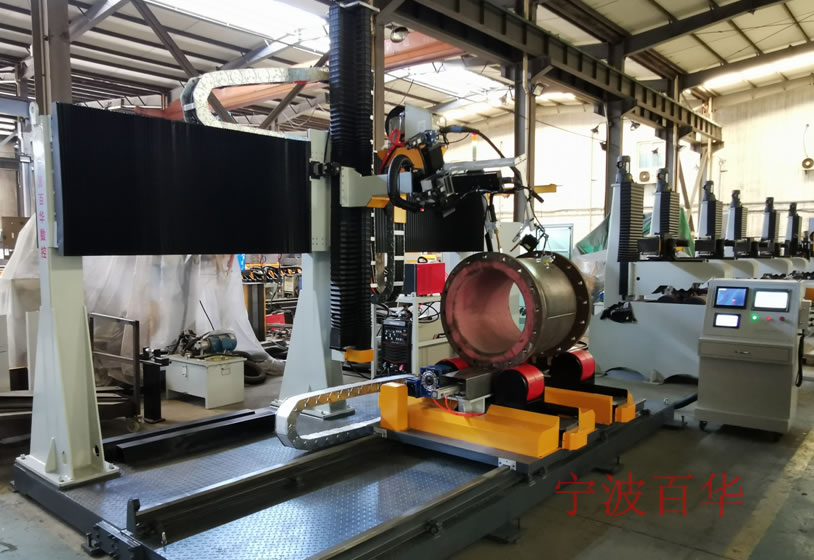

龙门式直环缝管道自动焊机焊接专机主机配置说明
产品名称 | 详细配置 | 规格 | 单位 | 数量 | 备注 |
BHLM龙门式直环缝焊接专机
| |||||
主机设备配置 | 龙门式焊接主机 | HLZ | 套 | 1 | 焊接机头沿着龙门主机轨道行走，实现筒体直缝焊接 |
主驱托辊架 |
5T或10T
| 个 | 1 | 电动驱动工件旋转 焊接不同直径大小滚轮可通过正反丝杆旋转开合 用于环缝焊接的工件旋转 | |
被动托辊架 | 个 | 1 | |||
托辊架行走底座 | / | 套 | 1 | 整体式拼焊并调平，提高设备的整体性和刚性 | |
管道翻转式变位机（选配） | / | 台 | 1 | 用于直管、法兰、弯头等管配件的焊接，使用管径Φ40-426或Φ50-630 | |
X/Y/Z三轴数控焊接摆动系统 | 100*100 | 套 | 1 | X轴实现环缝摆动焊接 Z轴实现直缝摆动焊接 Y轴实现焊枪高度的调节 | |
PLC总控制系统 | / | 套 | 1 | 焊接程序自动控制 | |
人机界面输入系统 | / | 套 | 1 | 输入焊接工艺参数 | |
悬挂式铝合金操作箱 | / | 套 | 1 | ||
手持式远程控制盒 | / | 套 | 1 | 焊接过程参数微调 | |
选配功能 | 激光跟踪系统 | / | 套 | 1 | 跟踪焊缝的上下\左右 |
选配功能 |
焊缝视觉传感系统 | / | 套 | 1 | 用于焊接成形投影到控制屏幕上，进行焊缝成形观察及微调，焊接大罐时操作者无需爬高到平台上观察焊缝 |
焊接工艺 根据项目需要配置 | 数字化逆变气保焊接电源含送丝机、焊枪等 | 套 | 1 | 奥太/松下/林肯任选
| |
氩弧焊接电源 （焊接电源+专用填丝机+水冷焊枪+冷切水箱循环系统） | 套 | 1 | |||
等离子焊接系统 | 套 | 1 | 型号GT450 | ||
