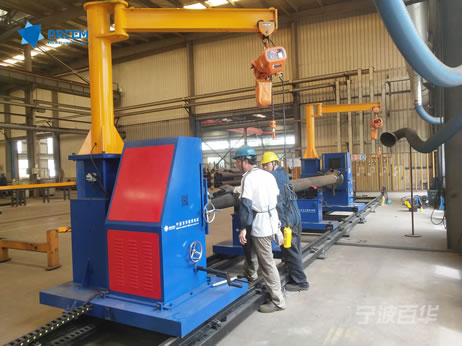

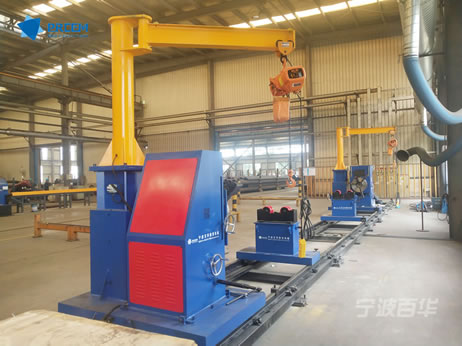

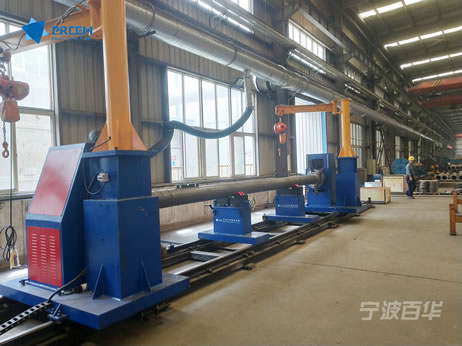

卡盘式直管法兰组对机

型号规格

    适用管径：FMG-16（Ф60-426mm）/FMG-24（Ф60-630mm）/FMG-32（Ф108-830mm）;可根据用户工件大小进行订制；

设备用途

FMG系列卡盘式直管法兰组对机适用于各个行业直管与插接法兰、直管与高颈法兰的机械化半自动组对，可配套我公司PFW系列直管法兰自动焊接机组成直管法兰自动组焊生产线；

主要参数

1、卡盘式法兰组对机

²    上下升降方式：手轮+丝杆升降机+直线导轨+升降滑板

²    升降行程：150mm

²    卡盘回转方式：手轮+涡轮蜗杆减速机+回转支撑

²    卡盘回转角度：360°

²    组对机头行走：手轮+链轮链条组+行走滚轮组

²    法兰安装：特制法兰卡盘夹紧法兰外圈或涨紧法兰内孔固定，并通过特制法兰孔定位销进行法兰螺栓孔的装配角度定位。

²    法兰组对：手动微调实现垂直法兰升降、前后轴向行走、径向回转等功能实现法兰法兰与管子的焊口组对，并满足管子与法兰的组对间隙和错边调节。

²    法兰装配机通过手动驱动小车轨道方向上的移动操作快速灵活，组对机头移动到位后可快速锁紧在导轨上。

2、管子支撑

²    支撑小车的支撑滚轮间距均可快速调整并锁定，以满足不同直径管子支撑。

²    支撑小车可在管子上手动行走，且可快速锁紧在导轨上，以满足不同长度的管子支撑；

²    其中一台支撑小车的支撑滚轮间距可调，用于管子放置上支撑小车后的水平度调整，调整调整上下行程30mm；

²    单台小车支撑重量：5T

3、悬臂起重机(选配）

²  起吊重量：0.5/1T

²  回转半径：2米

²  悬臂梁回转角度：270°

²  起吊工件升降：手动升降

²  起吊工件行走：手动

²  配套数量：2套

²  工字钢型号：18#
