PFW系列直管法兰自动四点焊机

型号规格

PFW-12/16/24/32/40/44，适用管径规格分别为Φ40-426/Φ60-630/Φ89-830/Φ114-1020/Φ168-1220mm;

设备用途

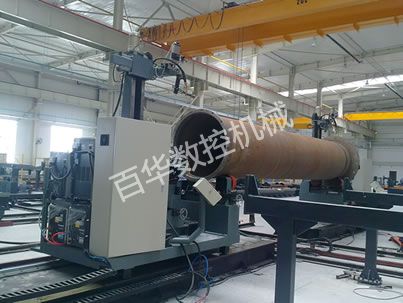

该直管法兰自动四点焊机主要用于煤矿、防腐、造船、特高压电力铁塔等行业直管和平焊法兰的插接角焊缝焊接，直管和高颈法兰的对接环焊缝焊接；直管法兰四点焊在主副两台主机上共配有4把焊枪，满足直管和两头法兰共4道焊缝的同步焊接或分别焊接。

型号规格：

标准型号对应的适用管径如下表,需要焊接其他规格可订制。

布置方式

□一头固定一头移动   □两头固定   □两头移动

焊接工艺

可选以下任意一种焊接工艺或多种焊接工艺进行组合焊接：

□ 氩弧焊（TIG）

□ 热丝氩弧焊（热丝TIG，熔敷效率是普通氩弧焊的2倍以上，线速度可达300mm/min）

□ 气保焊（CO2/MAG/MIG）

□ 埋弧焊（SAW），仅限于对接法兰环焊缝

焊接质量：

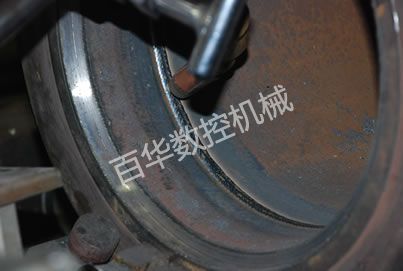

焊缝成型均匀美观，无外观缺陷；

满足射线检测或超声波检测Ⅰ级或Ⅱ级焊缝合格率98%以上；

满足承压试验或冲击、拉伸、弯曲等力学性能检验要求。

插接角焊满足焊角高度尺寸及承压试验要求；
