PPCW重载卡盘式管道自动焊机

《产品质量保证及售后服务说明》 | 《企业资质》 联系咨询价格 产品描述

型号规格:

标准型号规格:PPCW-32(Φ108-830mm),PPCW-40(Φ219-1020mm),PPCW-44(Φ426-1220mm);可按焊接管径规格要求订制。

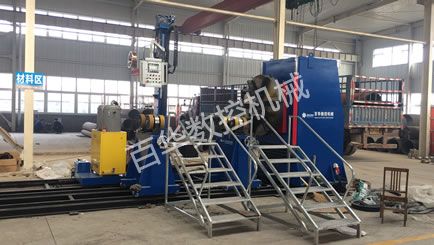

PPCW重载卡盘式管道自动焊机

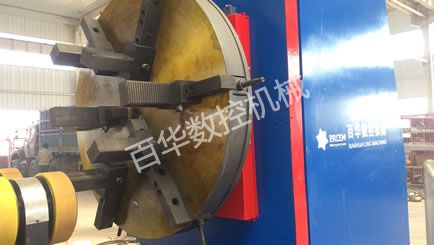

PPCW重载卡盘式管道自动焊机


设备用途:

该PPCW重载卡盘式管道自动焊机采用特制三爪或六爪强化卡盘夹紧驱动工件旋转,卡盘可电动升降使焊接时管道处于最合适的焊接高度,依靠大型涡轮蜗杆变速箱及主轴变速箱输出强大的扭矩驱动大口径、厚壁管的转动焊接,配合可移动悬臂焊接机实现管道预制的自动打底、填充及盖面焊接;当一根管段上有多道焊口需要焊接时,依靠悬臂焊接机依次移动到各个焊接位置即可有序完成各个焊口的焊接。


焊接工艺

可选以下任意一种焊接工艺或多种焊接工艺进行组合焊接:

□ 氩弧焊(TIG)

□ 热丝氩弧焊(热丝TIG,熔敷效率是普通氩弧焊的2倍以上,线速度可达300mm/min)

□ 气保焊(MAG/MIG)

□ 埋弧焊(SAW)


PPCW重载卡盘式管道自动焊机


主要参数

设备型号

PPCW-32C

PPCW-40C

PPCW-44C

适用管径

DN150-800

DN200-1000

DN400-1200

适用壁厚

3-50mm

适用材质

碳钢、合金钢、不锈钢、低温钢等

焊接坡口型式

I、V、U、双V型等

焊丝直径(mm)

TIG/MIG:Φ1.0、Φ1.2、Φ1.6

细丝SAW:Φ1.6、Φ2.0、Φ2.5

粗丝SAW:Φ3.2、Φ4.0、Φ5.0

焊丝盘规格

15kg或20kg盘丝/200kg桶丝

焊接速度

(mm/min)

热丝TIG:200-400

CO2/MAG/MIG:200-400,SAW:300-500

摆动系统

行程100mm,摆宽0-30mm

摆频20-60次/分钟

左右停留0-3秒

焊接数据库(选配)

各50组焊接工艺

卡盘转速(r/min)

0-0.4

0-0.3

0-0.2

卡盘中心高度(mm)

900-1500

1250-1850

1250-1850

供电条件

三相五线制,380V/50HZ



可选配置:

   配置选择

配置名称

  配置选择

配置名称

□1

重载卡盘式回转驱动机

9

新型铝合金夹枪机构

□2

重载悬臂焊接机及轨道系统

    10

数控线性摆动器

□3

重载轨道小车支撑架

□11

焊角调节装置

□4

支撑架轨道系统

12

焊接电源

□5

PLC数控控制系统

13

焊接工艺参数专家系统

□6

人机对话操作系统

□14

翻转式挡弧机构

□7

远程手持式控制盒

□15

焊接烟尘回收机

□8

悬挂式铝合金操作箱

□16

其他专用配置
