（C型）CTA数控管道高速切断切割坡口机的数控定长系统及输送辊道技术说明

数控定长系统由PLC控制，当管子吊装上输入辊道后，定长机构自动行走至指定长度位置后放下挡块，通过后端电动输送系统将管子送入坡口机，待输送到位后停止，待坡口机装夹完毕后定位挡块升起，坡口机开始切断坡口加工。

技术参数：

 定长长度：6米或根据需要

 移动速度: 0-10m/min（伺服控制）

 伺服电机功率：1.5KW

 定长误差：±0.5mm

 控制系统：台湾台达PLC控制,采用分段闭环控制技术

 数据显示：10寸触摸屏输入及显示，可满足一次性输入参数间歇性多段切割

 电气和控制部分防护等级IP56，

 操作台上方应设计有防护罩，设备不用的时候可以加锁，防止其他无关人员操  作此设备。

 控制台上装有急停按钮，碰到紧急情况可以马上断电，停止工作，保证设备、人员的安全。

 安装有传感器，检测主机的中心调整与吊装的管子直径中心相对应，以防止进管时撞到主机。如果不符则无法启动进管；保护主机安全。

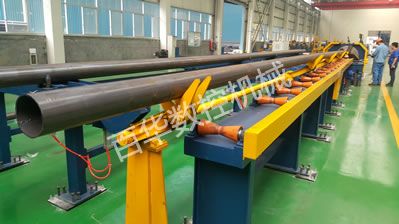

输送辊道技术说明:

 输入辊道参数

 辊道长度：12米或根据需要

 辊轮间距：1000~1500mm

 承载重量：5T

 输送动力：电动

 辊轮材质：碳钢，外包聚氨酯或发黑

 生产线防护：具有防滑防尘功能

 输出辊道参数

 辊道长度：6米

 辊轮间距：250mm~1000mm

 承载重量：2T

 输送动力：电动

 辊轮材质：碳钢，外包聚氨酯或发黑

 生产线防护：具有防滑防尘功能

原材料存放：

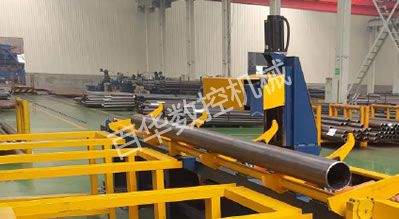

自动挡管：

自动上管：

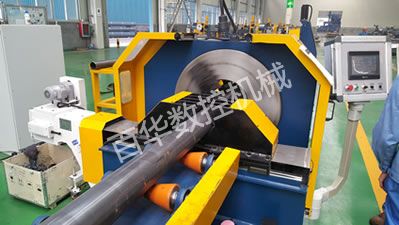

自动夹紧管材切断+坡口加工：

自动翻转下料：

成品料架：
