移动式管道预制系统解决方案：模块化管道智能预制工位概述

管子定长、切割、坡口系统工作站

管道组对，焊接设备系统工作站

先进的焊接工艺

先进的监测手段

模块化管道智能预制工位概述

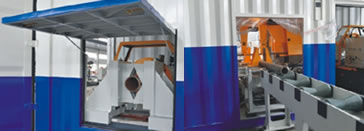

一、管子定长、切割、坡口系统工作站

①采用双开门设置，配置2套轨道小车物流输送系统，能实现较快的管道前端切断，坡口加工工作

②将设备安装固定到集装箱中组成管道预制移动工作站

③基本配置：切断坡口加工工作站 +简单物流输送系统+集装箱

④生产效率：较高（在工地现场可以进行小流水线的预制）

⑤现场设备安装性能：好（主要设备、吊具及动力配电在集装箱中安装固定好，物流现场摆放）

⑥适用于中小项目短期工程

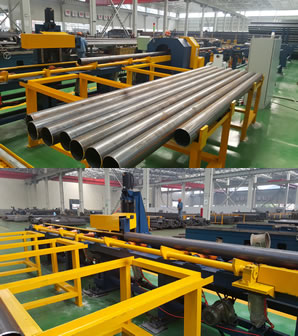

二、管子定长、切割、坡口、打磨生产线

管子定长系统

①可配合所有管径的管子自动化上下料

②数字化设定所需参数

③毫米级误差

④自动套料

⑤模块化设计

管子高效切割系统概述

①定长上料

②数字化设定所需参数高速锯切

③毫米级误差联动控制

④自动套料精度高

⑤模块化设计适用范围大

管子高效切割系统技术参数

在线性能：好（按流水作业在线设备进行设计）

切割效率：≤2Min/道口（DN200 SCH40）

适用场合：较适用于各种材质、壁厚的管子

专用性：

1、 本锯床为管道切断专用型锯床，内置包聚氨酯“V”型滚轮，耐磨性能良好。与进出料物流滚轮高度一致，双液压夹钳对中夹紧，从而保证了管道切断端面与管材保持高度垂直，不会出现切斜的现象。

2、带锯床适合切不锈钢管材，且在切断管子时无论对碳钢还是不锈钢都不会损伤母材。

3、无壁厚限制，任何壁厚的管材均可有效切断。

4、加配上定长模块即可实现自动定长切割

适用管径： DN50-600（φ60-630）

适用材质：碳钢、合金钢、低温钢、不锈钢等

适用壁厚：0-100mm

结构型式：卧式龙门，双油缸/双圆立柱

进给速度：无级调速

锯带速度：变频无级调速

夹紧系统：1对夹钳，齿条同步液压对中夹紧

管子高效坡口系统概述

①流水化生产

②经济性高

③联动控制

④适用壁厚范围大

⑤适用管径范围大

⑥适用于中大管径
