百华中标:武汉京东方CUB大批量购置管道破口和管道自动焊接设备

2019-09-07 11:06 分类:企业动态

不玩虚的,来真的!武汉京东方CUB购置的设备项目方案


龙门吊

龙门吊

加工厂所有设备所需要的材料均可通过龙门吊进行运送


管道设备介绍

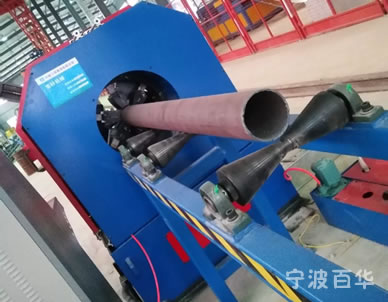

PDM-12管道高效切断坡口机

管道高效切断坡口机

功能:碳钢及不锈钢管道切断及坡口

工作范围:Φ48-325mm;

8小时生产量350寸~480寸;

设备亮点:一次性坡口带切断,两端成型;不用后期再打坡口;

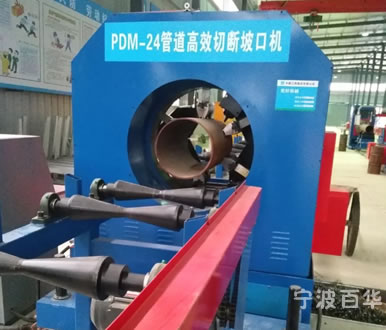

PDM-24管道高效切断坡口机

PDM-24管道高效切断坡口机

功能:碳钢及不锈钢管道坡口

工作范围:Φ325-630mm

8小时生产量350寸~480寸;

设备亮点:一次坡口带切断,两端成型;不用后期再打坡口;

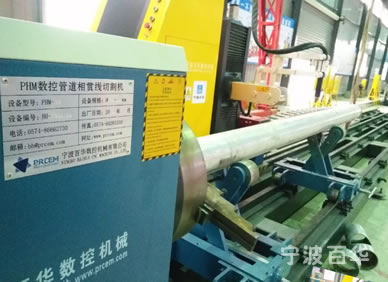

HM-32数控相贯线切割机

数控相贯线切割机

功能:直、斜三通马鞍口开口,管道切断及坡口

工作范围:Φ219-830mm;

8小时生产量30~50个;

设备亮点:对机房的预制可批量生产,节约大量人工和时间;

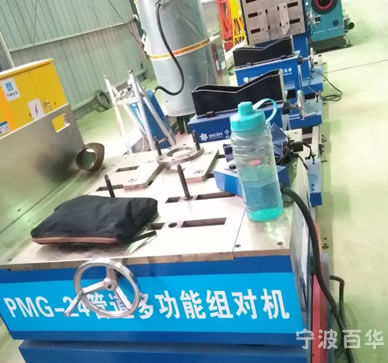

PMG-24管道多功能组对机

管道多功能组对机

功能:管道、法兰片、弯头组对

工作范围:Φ60-630mm;

8小时生产量30~60个;

设备亮点:组对无偏差,针对机房整体感官大气,完美;

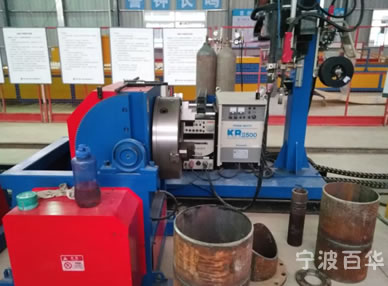

PPCW-32卡盘式管道自动焊机

卡盘式管道自动焊机

双工位、焊法兰短管机器,可以调角度噢

功能:氩弧及气保自动焊

工作范围:Φ60-830mm;

单工位8小时生产量200寸~240寸;

设备亮点:双工位、双焊机,焊接质量高,时间短,是人工焊接的4~6倍,外观统一漂亮;

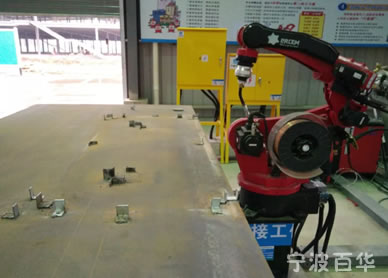

机器人焊接工作站

机器人焊接

功能:风管角钢法兰焊接及支架焊接

工作范围:2米以内;

8小时生产量80~150个;

设备亮点:节省人工和时间,质量标准统一;

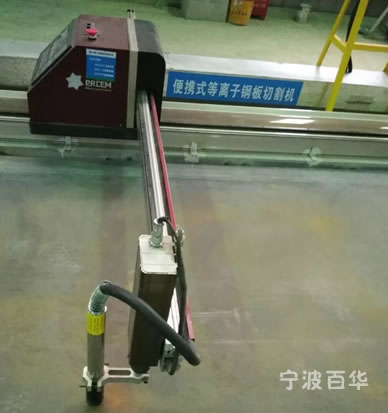

便携式等离子钢板切割机

等离子钢板切割机

功能:钢板预制件加工

工作范围:δ=0.5cm~1.8cm;

8小时生产量60~150个;

设备亮点:节约材料,提高效率,节约人工和时间,工件统一,外观漂亮;



C型钢设备介绍

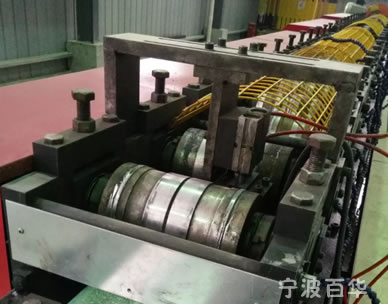

C型钢带齿生产线

C型钢带齿生产线1

功能:C型钢制作

工作范围:a、21*41*2.0;     b、41*41*2.0;

8小时生产量800~900米;

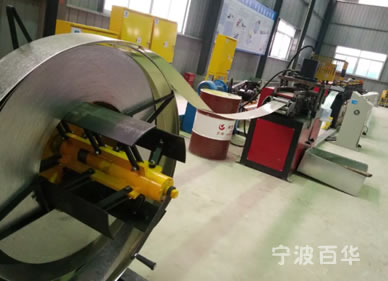

C型钢带齿生产线2

C型钢制作

功能:C型钢制作

工作范围:a、52*41*2.5; b、62*41*2.5;

8小时生产量800~900米;


总结:

本文先从机械设备的名称、功能、工作的范围、8小时生产量以及设备的亮点等五个方面简要介绍了10套机械设备。


现在综合讲解一下,加工厂大概分为三个功能区。

第一、管道预制加工。

1.使用龙门吊将不同规格的管道运输至相应的PDM-12/PDM-24管道高效切断坡口机上,进行切断和打坡口。

2.使用HM-32数控相贯线切割机,将管道切割成不同的形状。

3.再将半成品、需要组对的部件用PMG-24管道多功能组对机和手工电焊机进行配合组对。

4.最后使用PPCW-32卡盘式管道自动焊机进行焊接,焊接产品喷漆后运输至现场进行安装。


第二、C型钢加工。

可生产四种不同规格型号的C型钢,基本满足京东方电气、通风、及小型管道支架的使用。


第三、六轴焊接机器人、便携式等离子切割机。

1.六轴焊接机器人工作站主要是对风管角钢法兰、管道托架、支架等标准件的焊接,按照预先编制的程序,实现工厂化预制加工。

2.等离子切割机比手工切割更标准更快捷。操作方式可以先用CAD绘制加工图并导入设备,就可以快速,准确的切割出所需要的产品。
