PHM系列滚床式数控管道相贯线自动切割机

《产品质量保证及售后服务说明》 | 《企业资质》 联系咨询价格 产品标签 坡口机 管道坡口机 坡口机设备 坡口加工设备 切割机 管道切割机 切割坡口机 管道切割坡口机 自动切割机 管道自动切割机 管道切断 管道切断坡口机 数控切割机 数控管道坡口机 数控坡口机 等离子切割机 产品描述

型号规格:PHM-24/40,切割适用管径分别为Ф60-Ф630mm和Ф219-Ф1016mm;


用途:主要用于各种管道的马鞍口相贯线自动切割

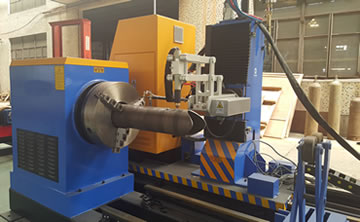

PHM系列数控管道相贯线自动切割机


PHM系列数控管道相贯线自动切割机



产品特点:

1、  多轴联动满足相贯切割;

2、 精度高,定位和切割误差达±1mm;

3、 CNC自动控制,只要把有关数据输入便能达到全自动操作,工作效率高;

4、 系统采用触摸屏图形化输入;

5、 关键的机械、电气元件及部件选用国内外知名公司产品。



切割工艺:

□火焰

□等离子

□火焰、等离子

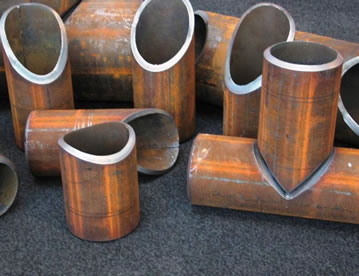

PHM系列数控管道相贯线自动切割机 切割工艺展示

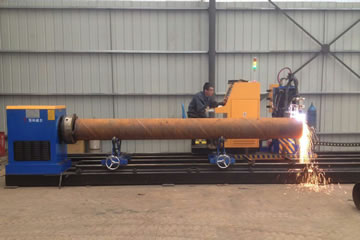

PHM系列数控管道相贯线自动切割机 切割工艺展示

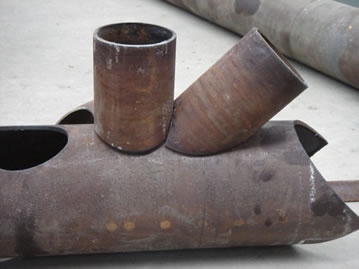

PHM系列数控管道相贯线自动切割机 切割工艺展示

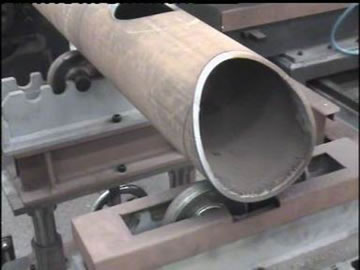

PHM系列数控管道相贯线自动切割机 切割工艺展示


技术参数

切割管子尺寸

切割直径

切割长度

切割壁厚

承载重量

Ф60-Ф630mm

600-6000mm

3-50mm

(等离子切割厚度由电源决定)

5000KG

Ф219-Ф1016mm

600-12000mm

10000KG

切割速度

50mm/min3000m/min

移送速度

6000mm/min

支架数量

3个或5

设备重量

PHKM-24型约6000KGPHKM-40型约8000KG




联系咨询价格
