六轴伺服联动数控相贯线切割机(等离子,火焰)

《产品质量保证及售后服务说明》 | 《企业资质》 联系咨询价格 产品描述

数控相贯线切割机

相贯线切割机技术简介:

配备火焰/等离子切割系统,适合各种材质管道快速切割;六轴伺服联动 全数控控制,一键式操作

专业的工控机控制系统,内含各种切割图库,可通过选择内置的图形库或导入切割工件的CAD图纸进行全自动切割;

可定长直口、坡口切割及切割各种支管相贯端头(直交、各种角度斜交、偏心交等)、虾米节、管道开槽及各种管道开孔(圆孔、长圆孔、方孔等)

配备液压翻料系统实现原材料自动上管,配备两排滚盘用于管道支撑,滚床内置可升降电动输送辊道用于将切完的管段沿轴向自动送出机床;


相贯线切割机主机配置:

移动式多连杆切割主机

卡盘升降式驱动头架

从动支撑滚床

液压升降自动输送辊道

液压翻转上料系统

等离子电源系统

火焰切割系统

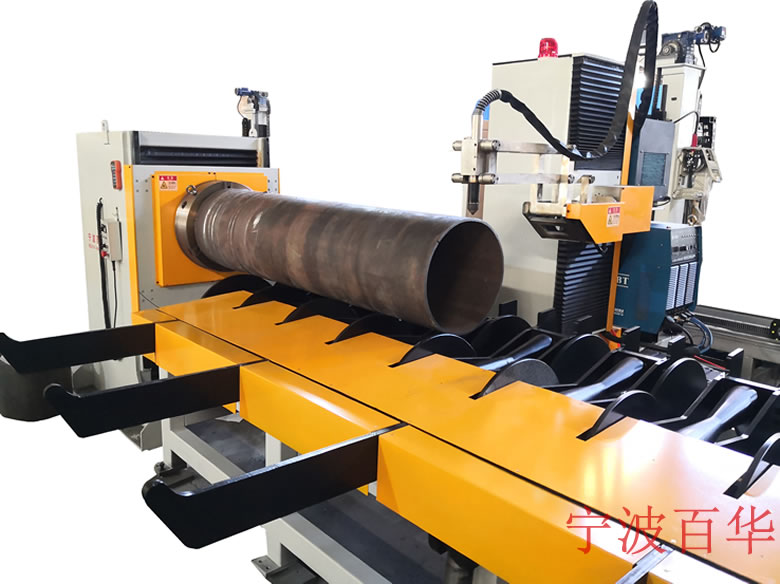

数控相贯线切割机


可选配置:

电动输送辊道(将管段输送至组焊工位)

自动下料系统(移动式升降小车出管)

原材料及成品料架

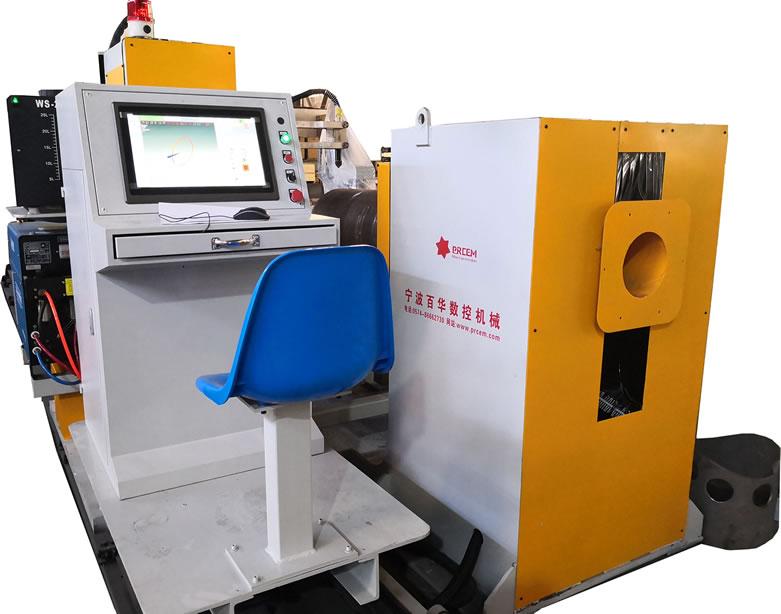

数控相贯线切割机


相贯线切割机技术参数表:

型  号

PHM-16

PHM-24

PHM-32


切割管径

Φ50-426

Φ60-630

Φ108-830


切割方式

火焰/等离子

等离子切割管壁厚度

根据等离子功率决定

火焰切割管壁厚度

垂直切割6~60mm    坡口切割6-40mm

有效切割工件长度

6000/12000mm

卡盘回转

360°无限回转,0-12r/min

卡盘升降速度

292mm/min

卡盘升降行程

600mm

切割速度

10~2000mm/min

切割机移动速度

10~9000 mm/min

割炬轴向摆动角度

β=±45°

割炬径向摆动角度

α=±45°

割炬升降速度

1500mm/min

辊道输送速度

0-13m/min,无极调速

切割精度执行标准

按国际标准ISO9013-2002及ISO8206-1991

切割长度精度

≦±1.0mm, ≦±1.0°
