PCM系列管道切断坡口机加工设备

《产品质量保证及售后服务说明》 | 《企业资质》 联系咨询价格 产品标签 坡口机 管道坡口机 管道切断 坡口机设备 坡口加工设备 管道切断坡口机 切割坡口机 切割机 管道切割机 管道切割坡口机 自动切割机 管道自动切割机 产品描述

型号规格:PCM系列适用加工钢管直径从φ34-920mm;


PCM系列管道切断坡口机


设备用途:

该管道切断坡口机采用管材夹紧不动、刀盘旋转配合机械式棘轮进刀一次性完成管道的切断和坡口同步加工;加工时采用圆周多点自定心夹紧管材,刀盘沿管子外径旋转,刀具层层往里进刀直至加工完成,加工后管口表面光洁度高、端面垂直度好,可直接用于焊接。

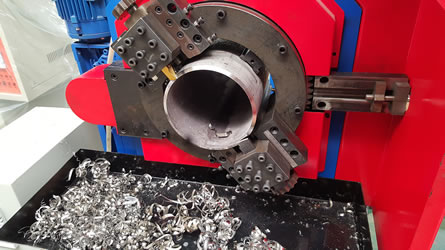

PCM系列管道切断坡口机设备

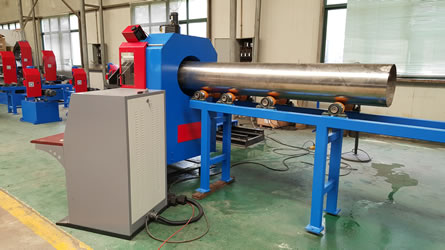

PCM系列管道切断坡口机

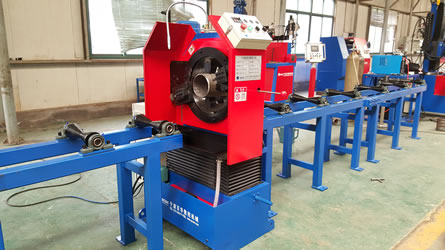

PCM系列管道切断坡口机

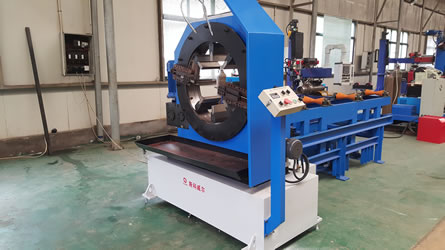

PCM系列管道切断坡口机


设备选型:

        型 号

参 数

PCM-6

 PCM-12

 PCM-18

PCM-16

PCM-24

PCM-28

PCM-28B

PCM-36

PCM-36B

适用管径(mm)

φ34-168

φ48-325

φ273-530

φ108-426

φ325-630

φ480-711

φ325-711

φ711-920

φ610-920

刀盘转速(rpm)

无极调速

0-45

0-42

0-35

0-42

0-36

0-32

0-32

0-27

0-27

主电机功率(KW)

1.5

4.0

4.0

5.5

7.5

5.5

5.5

7.5

7.5

夹紧方式

4爪电动自定心夹紧

6爪电动自定心夹紧

8爪电动自定心夹紧

主机升降方式

 手动(可选装电动)

电  动

最大壁厚(mm)

30(可扩展至40)

同时参与加工的刀具数量

1把(只切断或只坡口)、2把(切断+坡口)

进刀方式

刀盘旋转棘轮进刀,进刀量0.1~0.2mm/r,刀具自动循环水冷

坡口型式

V/I/U/双V型(标配30°V型)

适用材质

碳钢、合金钢、不锈钢、低温钢、耐热钢等

管道支撑

①支撑托架+轨道    ②手动或电动输送辊道,注:输送辊道可选配发黑钢制滚轮或聚氨酯钢制辊轮

输入电源

 AC 380V  50Hz


坡口效果图:

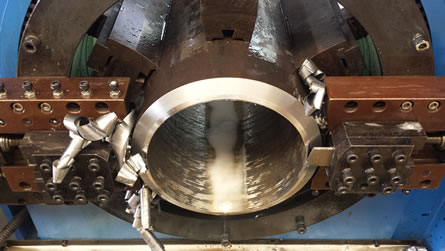

PCM系列管道切断坡口机 坡口效果展示

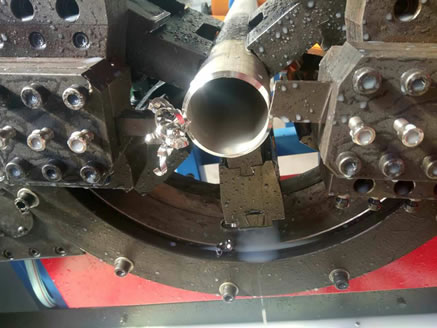

PCM系列管道切断坡口机 坡口效果展示
