2019新品焊机:悬臂式卡盘管道自动焊机

《产品质量保证及售后服务说明》 | 《企业资质》 联系咨询价格 产品标签 自动焊接设备 自动焊接 自动焊机 管道自动焊机 自动焊接机 悬臂式管道自动焊机 悬臂式自动焊机 卡盘式自动焊机 管道焊接卡盘 产品描述

悬臂式卡盘管道自动焊机根据使用工艺要求配备TIG/MAG/SAW三种焊接工艺可选,实现管道的打底、填充及盖面的自动焊接;

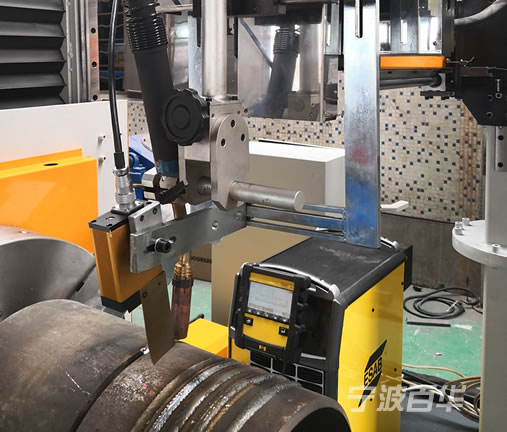

悬臂式卡盘管道自动焊机

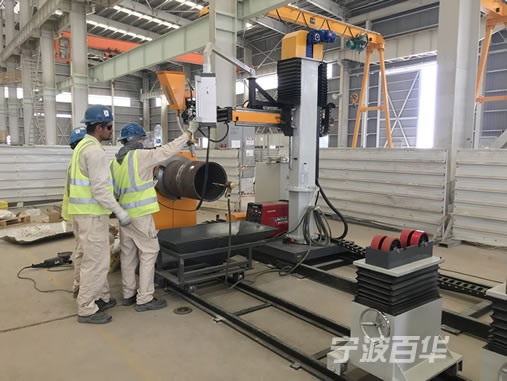

悬臂式卡盘管道自动焊机


悬臂式卡盘管道自动焊机

焊接质量

外观成形美观,无裂纹、未熔合、未焊透缺陷,一次性焊接合格率98%以上;

满足承压试验或冲击、拉伸、弯曲等力学性能检验要求。

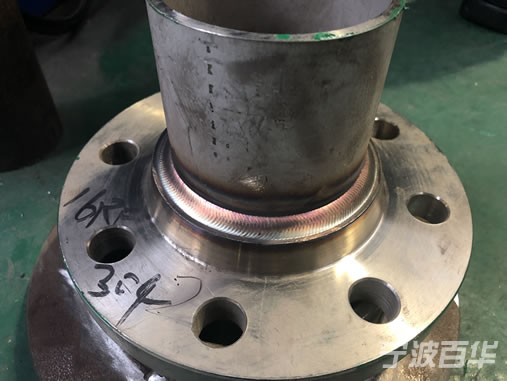

悬臂式卡盘管道自动焊机 焊接效果



主要参数



参     数

型  号



PPCW-12

PPCW-16

PPCW-24

PPCW-32

使用管径

 1-12

DN25-325

1-16

DN25-426

 2-24

DN50-600

4-32

DN100-800

适用壁厚

 2-30mm

2-30mm

2-30mm

2-30mm

适用材质

碳钢、合金钢、不锈钢、低温钢、双相不锈钢、铜镍合金等

适用坡口型式

V、U、双V型等各种复合型坡口

适用管件焊缝

各种管段的对接焊缝,如管+管、管+法兰、管+异径、管+三通、管+弯头等

适用工件长度

12m

焊接工艺

         氩弧、气保等可选

使用焊丝规格

TIG/CO2/MAG/MIGΦ1.0-1.60

焊接速度(mm/min)

TIG/CO2/MAG/MIG:200-350

      综合预制效率DN/天

 TIG/CO2/MAG/MIG:250-450

卡盘式升降式驱动主机

卡盘驱动旋转方式

     变频电机+涡轮蜗杆减速机+精密回转支撑

卡盘驱动调速型式

变频无极调速

管子夹紧

                  三爪卡盘夹紧

卡盘升降方式

 电机+丝杠升降机+高精密直线导轨

移动式悬臂焊接机

悬臂焊机立柱升降

电机+涡轮蜗杆减速机+高精密直线导轨

臂前后伸缩

电机+齿轮减速机+齿轮齿条副+高精密直线导轨

臂轴线行走

电动行走



X/Y轴电动微调机构(SAW)

传动方式

电机+高精密滚珠丝杆+进口直线导轨

调节行程

上下、左右各150mm

数控线性摆动器(TIG/MAG)

结构组成

航空铝合金主体结构,封闭式,防止烟尘进入

传动结构

步进电机+高精密滚珠丝杆+进口直线导轨

摆幅单位

0.5mm

摆动行程

100mm

摆幅设置

0-50mm

摆动频率

20-60次/分钟

停留时间

0-3秒

WSP管道焊接专家控制系统

PLC+人机界面,集成管理控制各种焊接工艺参数,操作者“速学速会”,缩短设备“投入-产出”周期

          焊剂输送/回收

自动焊专用焊剂输送回收一体机+移动式焊剂回收小车,

从焊剂料筒焊剂漏斗焊剂回收小车焊剂料筒的自动闭环控制,焊渣通过焊剂回收小车进行过滤分离。

    设备使用安全

设备电气符合CE认证要求,绝缘安全等级/标准H/IP23

各功能动作设置安全限位,并有可靠的安全保护、急停按钮、接地及保险装置以防范误操作或意外事故

 供电条件

三相五线制,380V+10%/50HZ±1HZ


联系咨询价格

专注,专业,为客户提供高品质自动焊机,坡口机,焊接机器人设备

手机:18358400970 李先生

微信(或加18358400970):

QQ:1574005352
