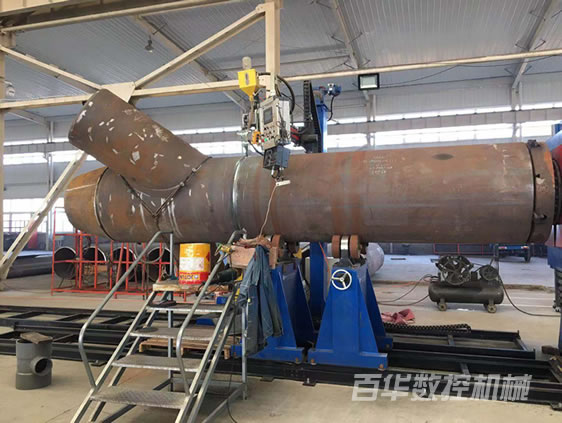

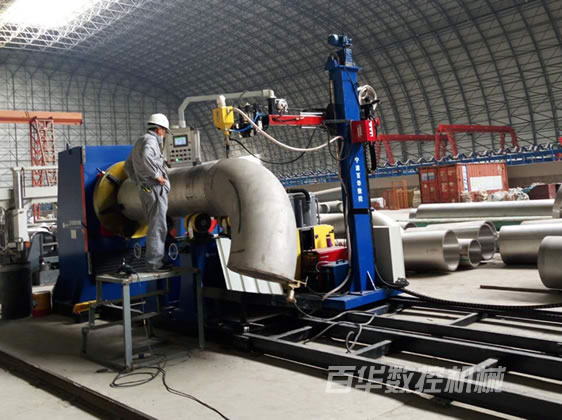

2019新品悬臂式重载厚壁管道自动焊机

使用管径

 2-24寸

DN50-600

4-32寸

DN100-800

8-40寸

DN200-1000

8-44寸

DN200-1200

适用壁厚

 3-50mm

3-60mm

3-80mm

3-80mm

适用材质

碳钢、合金钢、不锈钢、低温钢、双相不锈钢、铜镍合金等

适用坡口型式

V、U、双V型等各种复合型坡口

适用管件焊缝

各种管段的对接焊缝，如管+管、管+法兰、管+异径、管+三通、管+弯头等

适用工件长度

≤12m

焊接工艺

        配置多功能焊接系统

氩弧+气保、气保+埋弧、氩弧+气保+埋弧等可选

使用焊丝规格

TIG/CO2/MAG/MIG：Φ1.0-1.6，SAW:Φ1.6-4.0

焊接速度（mm/min）

TIG/CO2/MAG/MIG：200-350; SAW:400-800

      综合预制效率DN/天

 TIG/CO2/MAG/MIG：250-450; SAW:400-600

卡盘式升降式驱动主机

卡盘驱动旋转方式

     变频电机+涡轮蜗杆减速机+精密回转支撑

卡盘驱动调速型式

变频无极调速

卡盘中心高范围

900-1200mm

1282-1907mm

1282-1907mm

1482-2107mm

卡盘驱动输出扭矩

19400N.m

72000N.m

100500N.m

100500N.m

管子夹紧

           三爪卡盘夹紧/四爪卡盘夹紧

卡盘升降方式

 电机+丝杠升降机+高精密直线导轨

移动式悬臂焊接机

悬臂焊机立柱升降

电机+涡轮蜗杆减速机+高精密直线导轨

悬臂焊机立柱升降行程

1000mm

1200mm

悬臂前后伸缩

电机+齿轮减速机+齿轮齿条副+高精密直线导轨

悬臂前后移动行程

1000mm

1200mm

悬臂轴线行走

长度14m，电动行走

X/Y轴电动微调机构（SAW）

传动方式

电机+高精密滚珠丝杆+进口直线导轨

调节行程

上下、左右各150mm

数控线性摆动器（TIG/MAG）

结构组成

航空铝合金主体结构，封闭式，防止烟尘进入

传动结构

步进电机+高精密滚珠丝杆+进口直线导轨

摆幅单位

0.5mm

摆动行程

100mm

摆幅设置

0-50mm

摆动频率

20－60次/分钟

停留时间

0－3秒

WSP管道焊接专家控制系统

PLC+人机界面，集成管理控制各种焊接工艺参数，操作者“速学速会”，缩短设备“投入-产出”周期

          焊剂输送/回收

自动焊专用焊剂输送回收一体机+移动式焊剂回收小车，

从焊剂料筒→焊剂漏斗→焊剂回收小车→焊剂料筒的自动闭环控制，焊渣通过焊剂回收小车进行过滤分离。

    设备使用安全

设备电气符合CE认证要求，绝缘安全等级/标准H/IP23

各功能动作设置安全限位，并有可靠的安全保护、急停按钮、接地及保险装置以防范误操作或意外事故

 供电条件

三相五线制，380V+10%/50HZ±1HZ
