PPEW短管焊接自动焊机设备

《产品质量保证及售后服务说明》 | 《企业资质》 联系咨询价格 产品描述

该PPEW短管焊接适用于各个行业短管-短管、管件-管件、短管-管件等的自动焊接,对接焊缝采用外焊枪焊接,插接焊缝采用内外焊枪同时焊接;焊接时采用卡盘卡紧工件端部焊接过程无窜动。

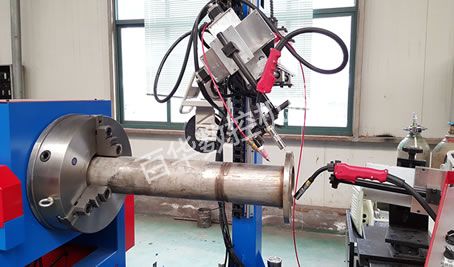

PPEW短管焊接自动焊机设备



型号规格:

标准型号规格:PPEW-12(Φ40-325mm),PPEW-16(Φ40-426mm),PPEW-24(Φ60-630mm);可按焊接管径规格要求订制。


焊接工艺

可选以下任意一种焊接工艺或多种焊接工艺进行组合焊接:

□ 氩弧焊(TIG)

□ 热丝氩弧焊(热丝TIG,熔敷效率是普通氩弧焊的2倍以上,线速度可达300mm/min)

□ 气保焊(MAG/MIG)

□ 埋弧焊(SAW)

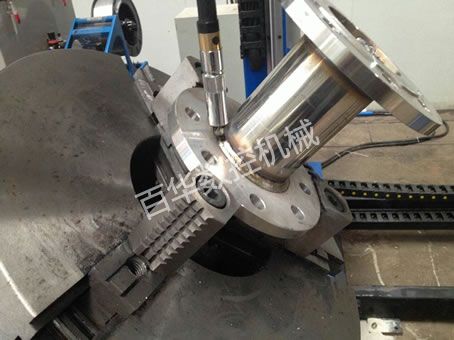

PPEW短管焊接自动焊机设备 焊接工艺


PPEW短管焊接自动焊机设备 焊接工艺


工件形式


PPEW短管焊接自动焊机设备 工件形式

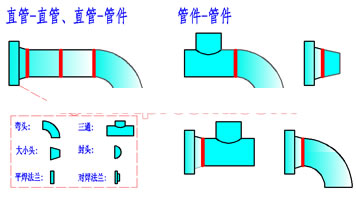

焊接管件(直管-直管 直管-管件 管件-管件)


PPEW短管焊接自动焊机设备 焊接管件


主要参数

设备型号

PPEW-12

PPEW-16

PPEW-24

适用管径

DN40-300

DN40-400

DN50-600

适用壁厚

3-30mm

适用材质

碳钢、合金钢、不锈钢、低温钢等

焊接坡口型式

I、V、U、双V型等

      焊丝直径(mm)

TIG/MIG:Φ1.0、Φ1.2、Φ1.6

细丝SAW:Φ1.6、Φ2.0、Φ2.5

焊丝盘规格

15kg或20kg盘丝/200kg桶丝

焊接速度

(mm/min)

TIG:70-150,热丝TIG:200-400

CO2/MAG/MIG:200-400,SAW:300-500

摆动系统

行程100mm,摆宽0-30mm

摆频20-60次/分钟

左右停留0-3秒

焊接数据库(选配)

各50组焊接工艺

卡盘中心高度(mm)

900

900

900或1140

供电条件

三相五线制,380V/50HZ


基本配置:

①卡盘式变位机         1套

②悬臂式焊接操作机     1套

③二维焊接摆动器       2套

④ PLC数控控制系统     1套

⑤外焊枪焊接机构       1套

⑥内焊枪焊接机构       1套

⑦焊接电源             若干


可选配置:

   配置选择

配置名称

  配置选择

配置名称

□1

卡盘式回转驱动机

9

新型铝合金夹枪机构

□2

悬臂焊接机

10

数控线性摆动器

□3

下焊枪焊接机构

    □11

焊角调节装置

□4

轨道小车支撑架

12

焊接电源

□5

PLC数控控制系统

13

焊接工艺参数专家系统

□6

人机对话操作系统

□14

翻转式挡弧机构

□7

远程手持式控制盒

□15

焊接烟尘回收机

□8

悬挂式铝合金操作箱

□16

其他专用配置
