PPDW系列组合式管道自动焊机

《产品质量保证及售后服务说明》 | 《企业资质》 联系咨询价格 产品描述

PPDW系列组合式管道自动焊机


型号规格:

标准型号规格:PPDW-12(Φ40-325mm),PPDW-16(Φ40-426mm),PPDW-40(Φ60-630mm);可按焊接管径规格要求订制。


设备用途:

该型自动焊机主要用于各个行业的管道、罐体容器等的自动焊接主要焊接形式如下:

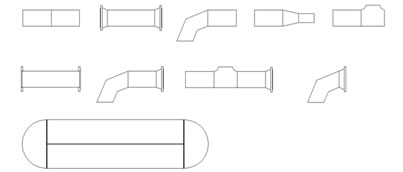

PPDW系列组合式管道自动焊机 焊接形式


焊接工艺

可选以下任意一种焊接工艺或多种焊接工艺进行组合焊接:

□ 氩弧焊(TIG/热丝TIG)

□ 热丝氩弧焊(热丝TIG,熔敷效率是普通氩弧焊的2倍以上,线速度可达300mm/min)

□ 气保焊(MAG/MIG)

□ 埋弧焊(SAW)

□ 氩弧+气保(TIG/热丝TIG+GMAW)

□ 氩弧+埋弧(TIG/热丝TIG+SAW)

□ 气保+埋弧(GMAW+SAW)

□ 氩弧+气保+埋弧(TIG/热丝TIG+GMAW+SAW)

□ 其他


焊接质量:

对接焊缝打底焊接可实现单面焊双面成型及焊缝余高控制;

对接焊缝满足射线检测或超声波检测,Ⅰ级或Ⅱ级焊缝合格率98%以上;

满足冲击、拉伸、弯曲等力学性能检验要求

角焊满足焊角高度及承压试验要求。


主要参数

设备型号

PPDW-12

PPDW-16

PPDW-24

适用管径

DN40-300

DN40-400

DN50-600

适用壁厚

3-50mm

适用材质

碳钢、合金钢、不锈钢、低温钢等

焊接坡口型式

I、V、U、双V型等

    焊丝直径(mm)

TIG/MIG:Φ1.0、Φ1.2、Φ1.6

细丝SAW:Φ1.6、Φ2.0、Φ2.5

焊丝盘规格

15kg或20kg盘丝/200kg桶丝

焊接速度

(mm/min)

TIG:70-150,热丝TIG:200-400

CO2/MAG/MIG:200-400,SAW:300-500

摆动系统

行程100mm,摆宽0-30mm

摆频20-60次/分钟

左右停留0-3秒

卡盘中心高度(mm)

900

900

900或1140

压紧驱动座高度(mm)

750

750

830

供电条件

三相五线制,380V/50HZ


可选配置:

   配置选择

配置名称

  配置选择

配置名称

□1

卡盘式回转驱动机

10

新型铝合金夹枪机构

□2

悬臂焊接机及轨道系统

    □11

数控线性摆动器

□3

压紧式驱动主机

12

焊角调节装置

□4

重载轨道小车支撑架

13

焊接电源

□5

支撑架轨道系统

□14

焊接工艺参数专家系统

□6

PLC数控控制系统

□15

翻转式挡弧机构

□7

人机对话操作系统

□16

焊接烟尘回收机

□8

远程手持式控制盒

□17

其他专用配置

9

悬挂式铝合金操作箱




产品标签 自动焊接设备 自动焊接 自动焊机 管道自动焊机 自动焊接机 组焊 联系咨询价格
