PDM系列管道高效切断坡口机(Ⅱ代)

《产品质量保证及售后服务说明》 | 《企业资质》 联系咨询价格 产品标签 坡口机 管道坡口机 管道切断 坡口机设备 坡口加工设备 管道切断坡口机 切割坡口机 切割机 管道切割机 管道切割坡口机 自动切割机 管道自动切割机 高效切断坡口机 高速管道坡口机 产品描述


型号规格

标准型号规格:PDM-6Ⅱ(φ34-168 );PDM-12Ⅱ(φ48-325 );PDM-16Ⅱ(φ89-426) PDM-24Ⅱ(φ325-630),其他规格可订制。


设备用途

PDM系列管道高效切断坡口机采用百华研发的新一代独特的自动进、退刀技术,操作简单便捷,主要用于不锈钢、碳钢及合金钢管道的切断和坡口加工,一次加工可实现:切断+两道坡口切断后一边直口+一边坡口只加工管端坡口 ④只切断,不坡口

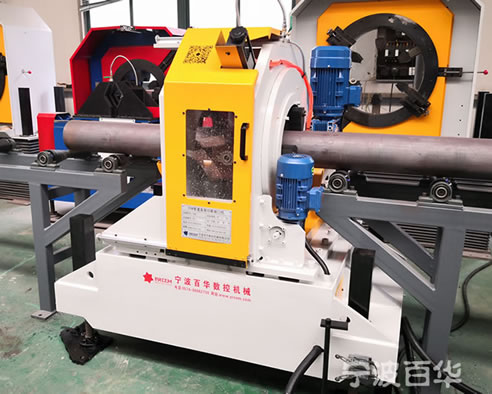

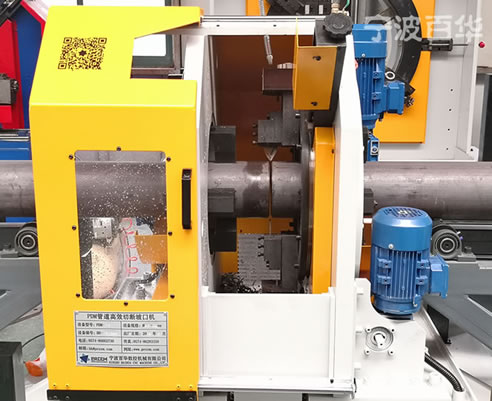

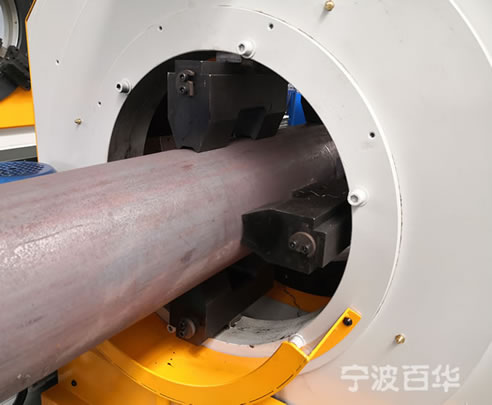

PDM系列管道高效切断坡口机(Ⅱ代)


PDM系列管道高效切断坡口机(Ⅱ代)


PDM系列管道高效切断坡口机(Ⅱ代)


PDM系列管道高效切断坡口机(Ⅱ代)


切割效率

直径

壁厚

材质

加工方式

加工进刀时间

3

89mm

6mm

碳钢

切断+坡口

约2.0分

4

114mm

8mm

碳钢

切断+坡口

约3.0分

8

219mm

11mm

碳钢

切断+坡口

约4.0分

12

325mm

13mm

碳钢

切断+坡口

约5.0分



性能参数

           型 号

参 数

PDM-6

PDM-12

 PDM-16

PDM-24

适用管径(mm)

φ34-168

φ48-325

Φ89-426

φ325-630

刀盘转速(rpm)

无极调速

0-50

0-40

0-40

0-25

主电机功率(KW)

2.2

4.0

5.5

7.5

主夹紧系统

电动4爪/6爪自定心夹紧系统

副夹紧系统

电动4爪/6爪自定心夹紧系统

加工壁厚

3-25mm

同时参与加工的刀具数量

2把或3把

进退刀方式

    自动工进进刀,自动快速退刀

进刀速度

0.1~0.2mm/r

退刀速度

约0.4mm/r

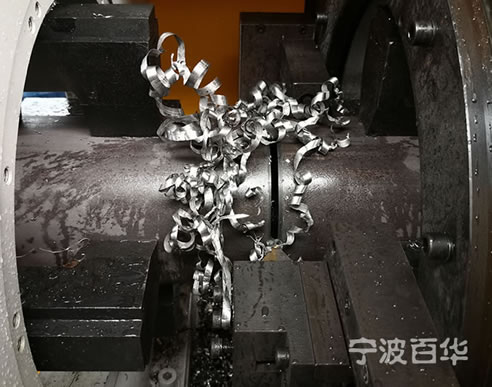

双坡口效果图


PDM系列管道高效切断坡口机(Ⅱ代) 双坡口效果


PDM系列管道高效切断坡口机(Ⅱ代) 双坡口效果
