液压左右夹紧管道数控高速坡口机(三菱系统)

《产品质量保证及售后服务说明》 | 《企业资质》 联系咨询价格 产品标签 坡口机 管道坡口机 坡口机设备 坡口加工设备 高速管道坡口机 数控管道坡口机 数控坡口机 产品描述

液压左右夹紧管道数控高速坡口机


液压左右夹紧管道数控高速坡口机



设备用途

管道数控高速坡口机是百华应市场需要研制的专业化高速管道坡口加工装备,专门用于大批量中厚壁管道的坡口加工,操作者只需一键启动即可实现自动加工完成,主要用于电建、石油、石化、核电等行业高压管道的坡口加工,最大加工壁厚达δ150mm


设备简介

PEM系列管道数控高速坡口机采用百华公司研制的第三代数控坡口加工技术,实现轴向走刀(X轴)和径向走刀(Y轴)两轴联动控制,满足I、U、X、V、双V、双U型及内坡口、内镗孔等各种形式坡口的数控加工;控制系统采用德国西门子或日本三菱控制系统。



设备参数

         型  号

参  数

PEM-16B

PEM-24B

PEM-32B

PEM-40B

PEM-48B

加工管径mm

Ф60-426

Ф108-630

Ф219-830

Ф325-1016

Ф400-1220

加工壁厚mm

6-50

10-150

10-150

10-150

10-150

主电机功率KW

4.0

7.5

11.0

11.0

11.0

径向走刀伺服功率W

400

400

400

400

400

轴向走刀伺服功率KW

1.5

1.5

1.5

1.5

1.5

适用材质

碳钢、合金钢、不锈钢、低温钢、耐热钢、双相不锈钢、镍基合金等

坡口形式

I、U、X、V、双V、双U型及内坡口、内镗孔等各种基本型、复合型坡口

坡口角度

0-90°任意角度及圆弧角均可

进退刀方式

径向伺服进退刀+轴向伺服进退刀,两轴联动数控控制。

控制方式

人机界面数字化输入加工工件参数,程序自动运行完成加工

工件夹紧

 液压左右自定心夹紧

管道支承

升降支撑小车或选备自动升降输送辊道,实现不同直径管子的加工高度调节

控制系统

德国西门子或日本三菱控制系统

输入电源

AC 380V  50Hz

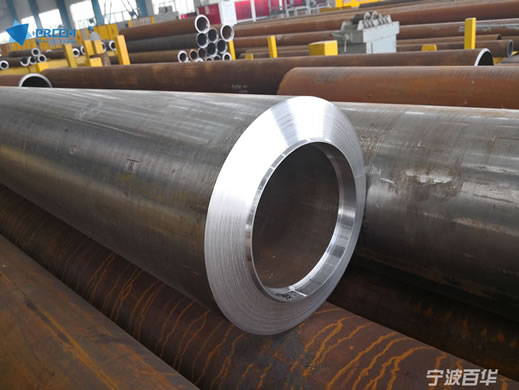

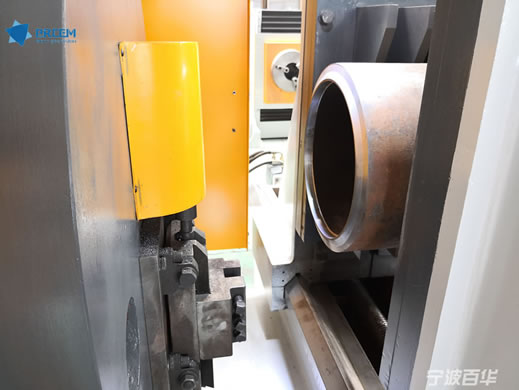

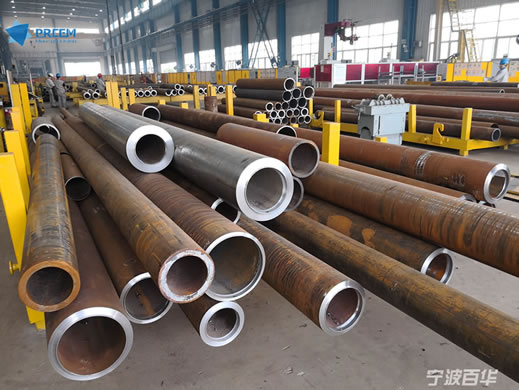

管材坡口效果:


联系咨询价格
