PAM系列数控管道坡口机-切断和坡口一体(Ⅱ代)

《产品质量保证及售后服务说明》 | 《企业资质》 联系咨询价格 产品描述

型号规格

PAM-6(φ34-168);PAM-12(φ50-325);PAM-16(φ80-426),其他规格可定制;




高速数控管道坡口机


设备简介

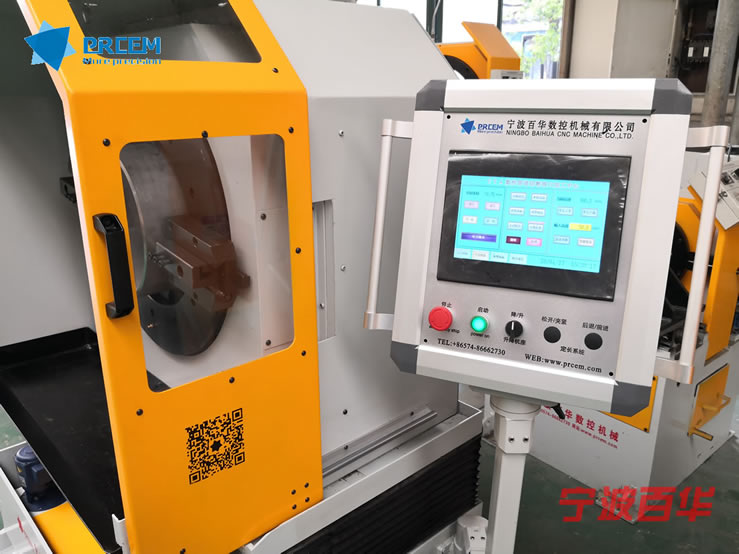

PAM数控管道切断坡口机是一款使用便捷高速的管道切断坡口加工装备,采用管材夹紧不动,刀盘旋转进行切断和坡口加工,通过PLC数控自动控制系统,内置全自动加工程序,采用10寸人机界面输入管材加工参数即可全自动完成加工,一个操作人员就可以单独操作多台设备。

²  操作性:傻瓜式操作,操作者只需选择加工材质,输入管材直径、壁厚、长度等加工参数即可;

²  加工效率:高效的加工效率,壁厚5mm以内的钢管1分钟左右即可完成切断和坡口加工;

²  参数预设:可一次性批量编辑输入预加工的多组管材加工参数,无需设置一个加工一个;

²  工艺存储:具有加工参数存储功能,可对合适的加工参数进行系统存储,再次加工同种管材可直接调用加工程序,真正实现一键式傻瓜操作模式;

²  管径差异高度调整:坡口机自带电动升降机座,由丝杠升降机+精密导柱+电机+减速机+编码器组成,通过预设管材直径,坡口机可自动调整刀盘中心高度,满足不同直径的管子加工时高度差异调整;

²  进刀方式:该数控坡口机设计采用伺服进刀系统和主机刀盘旋转系统为两套独立系统,可单独对刀盘旋转速度和加工进刀量进行分别设置,因此可适应任何材质的管材加工;

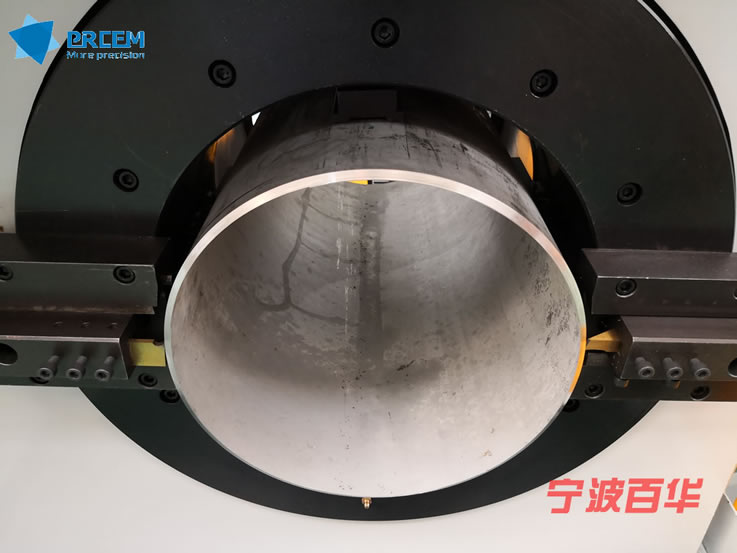

²  夹紧方式:多卡爪自定心同心夹紧管材,薄壁钢管夹紧不变形,同时对椭圆度大的薄壁钢管具有一定的整形作用。

²  安全保护:以人为本的设计理念,采用封闭式机床防护罩和安全门,有效隔离铁屑和切屑液飞溅等,在加工过程中当安全门打开时设备加工中断,关闭时即可启动继续加工,同时具有设备故障报警提示、参数设置错误提示等一系列安全措施。


高速数控管道坡口机


设备配置

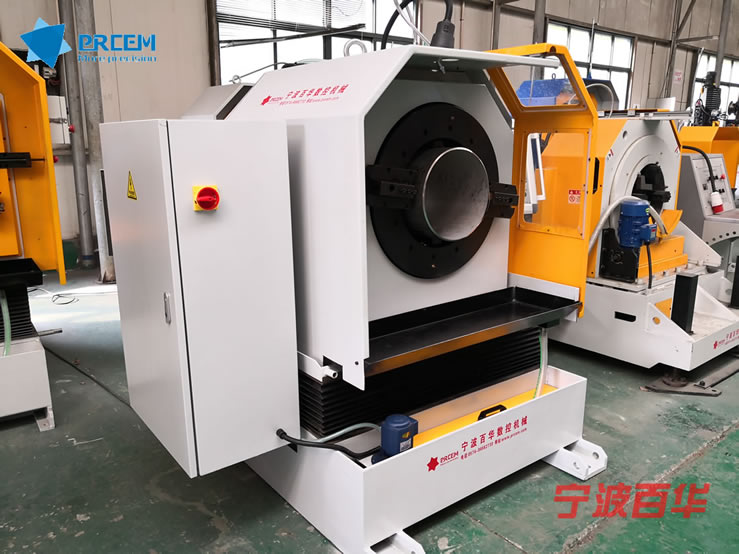

① 数控切断坡口机机头

② 电动升降机座

③ 循环水冷系统

④ 操作箱及电气控制柜

⑤ 管子输送辊道(选配,可选手动或电动驱动)

⑥ 管子定长机构(选配,可选手动定长或数控伺服定长)


高速数控管道坡口机


高速数控管道坡口机

主要参数

                型      号

参     数

 PAM-6

 PAM-12

 PAM-16

适用管径(mm)

Φ34-168

Φ50-325

Φ80-426

刀盘转速(rpm)

0-55

 0-54

0-51

主电机功率(KW)

4.0

5.5

7.5

适用材质

碳钢、合金钢、不锈钢、低温钢、耐热钢等

加工壁厚

不锈钢、合金钢:3-20mm

碳钢:3-30mm

夹紧系统

PAM-6:电动三爪自定型夹紧系统

PAM-12/PAM-16:电动四爪自定型夹紧系统

夹紧电机功率

750W

夹紧速度

PAM-6/PAM-12型:240mm/min

PAM-16型:190mm/min

进刀伺服电机功率

400W

主机升降系统

丝杠升降机+精密导柱+电机+减速机+编码器

升降电机功率

370W

升降速度

348mm/min

进退刀方式

伺服控制自动进刀,加工完毕自动退刀至原点

进刀速度

碳钢≦10mm/min,不锈钢、合金钢≦5mm/min

退刀速度

 PAM-6型:67mm/min

 PAM-12型:69mm/min

PAM-16型:44mm/min

同时参与加工的刀具数量

2

冷切方式

循环水冷

控制方式

PLC数控程序自动控制

操作方式

人机会话界面预设加工参数

坡口型式

V/I/U/双V型(标配0°切断刀和30°V型坡口刀)

加工精度

坡口端面垂直度≤0.5mm;光洁度:Ra12.5,角度偏差≤0.5°

管材调心

 输入管径后坡口机自动升降至合适高度

输入电源

三相五线制380V±10%  50HZ

  注:设备不定时会有局部升级及根据不同项目需要以上配置和参数会有调整,以实物为准
