HCM数控管道切割坡口机设备

型号规格

适用管径规格分别为φ60-325/φ325-630mm；

设备原理

    该数控切断坡口加工中心目前国内较为先进、高效的管道加工机床；采用PLC控制,所有加工参数全数字化处理，由人机界面完成所有加工程序的预设、存储及调用; 单次进刀即可完成管道的切断及两道坡口的加工。采用更高的刀盘转速及更好的机身刚性，加工效率是同规格的PAM数控切断坡口机的两倍以上。

采用管材夹紧不动，刀盘旋转，配合我公司专门研发的伺服进刀系统（该项技术可巧妙的实现在伺服电机不随刀盘旋转的情况下，通过伺服电机控制刀架在旋转刀盘上实现自动进退刀，目前独一无二），实现加工过程的全自动控制；加工时采用圆周多点自定心夹紧管材,刀盘沿管子外径旋转，层层往里进刀直至加工完成，加工后管材不变形、直口或坡口表面光洁、端面垂直度好可直接用于焊接。

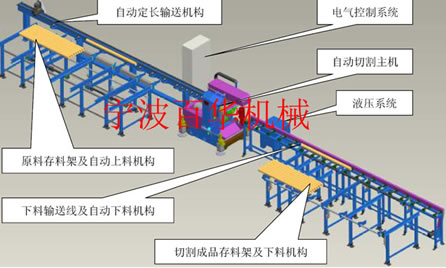

系统构成

自动定长输送机构，电气控制系统，自动切割主机，液压系统，原料存料架及自动上料机构，下料输送线及自动下料机构，切割成品存料架及下料机构

主要参数：
